簡介

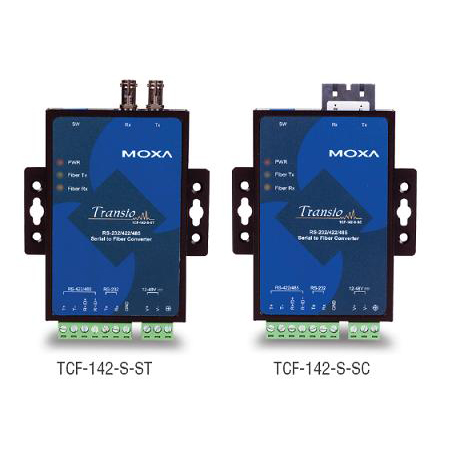

TCF142系列是串口轉光纖轉換器，具備轉換串口(RS-232或RS422/485)及光纖(多?；騿文?訊號的能力。TCF-142接口轉換器可將串口傳輸距離延伸最遠可達5 km (TCF-142-M多模光纖)或40 km (TCF-142-S單模光纖)。

為何需要轉換串口及光纖訊號？

光纖通訊端口不僅僅延伸了傳輸距離，更帶來許多好處，例如：

    * 避免電子干擾
            光纖不會受到電磁干擾或電波頻率干擾的影響，提供一個不受干擾的傳輸路徑，也可避免互相干擾。
    * 隔離保護
            光纖具有隔離的功能，不需要利用電流作為傳輸?shù)拿浇?
    * 安全性
            光纖無法以傳統的電子設備加以分接。再者，無線電和衛星傳輸訊號也可輕易地?cái)X取以便譯碼。
    * 穩定度與維護
            嚴苛的溫度與濕度環境對光纖沒有影響，也不會腐蝕或丟失訊號，也不會受到短路、突波或靜電的影響。

反極性保護（Reverse Power Protection)

當您不小心將電線接錯端子時，反極性保護(Reverse Power Protection)的功能可以保護您的設備。TCF-142會自動偵測哪一條電線為正極，哪一條為負極，然后加以調整。

可利用DIP Switch設定Terminator

市場上有很多接口轉換器的termination resistor是用jumper來設定，且jumper是置于產品的外殼內。因此，當使用者欲改變termination resistor的設定時，就必須拆開產品的外殼。Moxa提供了一個更好的解決方案。TCF-142在外殼上設計了DIP Switch，如此一來，使用者可以很方便地從外殼上的DIP Switch來變更設定了。
Baud Rate自動偵測

TCF-142具備自動偵測串口訊號baud rate的能力。對使用者來說，這是再方便不過的功能了。即使設備的baud rate改變了，接口轉換器還是可以傳輸訊號。

Fiber Ring模式

Fiber Ring 模式允許一個串口設備藉由光纖環狀接法和多個串口設備連接，通過設定 TCF-142 DIP Switch 的 SW4 至 ON ，可啟用 Fiber Ring 模式。 接線方法為：將 TCF-142 的 Tx 接至另一臺 TCF-142 的 Rx ，一臺接一臺，藉由此方法形成一個光纖環；當需要多個串口設備藉由光纖彼此連接時，即可選擇 Fiber Ring 模式。

特點

- 可選擇"Fiber Ring"或點對點傳輸模式
- 將RS-232/422/485訊號轉為:
  >> ST 單模光纖(利用TCF-142-S)
  >> ST 多模光纖(利用TCF-142-M)
- 延伸RS-232/422/485的傳輸距離:
  >> 單模最遠可達40 km-TCF-142-S
  >> 多模最遠可達5 km-TCF-142-M
- 即插即用
- 體積小巧
- 減少訊號干擾
- 防電子干擾/化學腐蝕
- 速度最高可達921.6 Kbps
- 寬溫-40至75°C
