簡介

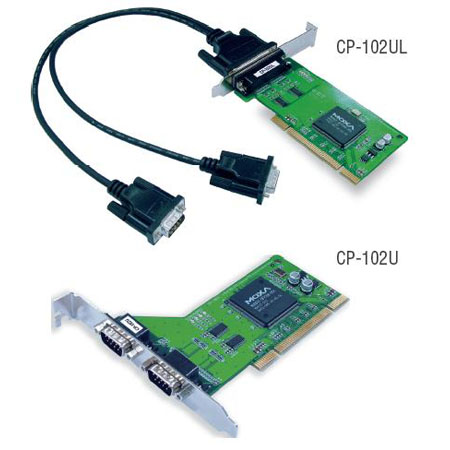

CP-102U/UL是一款聰明型通用PCI多串口卡，是為POS和ATM應用而設計的，可以用于工業自動化系統制造和系統集成。CP-102U/UL可以兼容任何主流操作系統，它2個RS-232串口中的每個端口數據速率都可達921.6 Kbps，提供全調制解調器控制信號，確保串口與外圍設備的兼容性。另外，CP-102U/UL可以在3.3V和5V PCI總線下工作，使多串口卡可以安裝在任何可用的PC或服務器中。

為標準的Mini型計算機設計

CP-102UL是一個MD1低擋板設計，可兼容3.3 V和5 V PCI總線。這就意味著CP-102UL適合任何尺寸的主機，大小從Mini型電腦到標準的工業計算機尺寸不等。

最優性能的128位FIFO和集成芯片的H/W，S/W流控

我們?cè)诖诳ㄔO(shè)計上20多年的經驗現在已經集中到Moxa的新型高性能的串口數據傳輸芯片上，我們稱它為T(mén)urbo Serial Engine?.它配有128位FIFO，集成芯片的軟、硬件流量控制和數據突發訪問模式。這使CP-102U/CP-102UL成為世界上性能最佳的聰明型多串口卡。

支持Windows和Linux/Unix操作系統驅動

Moxa持續不斷地增加對當今主流操作系統的支持，CP-102U/UL也支持Windows COM和Linux/Unix TTY驅動。另外，我們也同樣支持其他的操作系統，例如嵌入式Windows XP和WEPOS。

特點

• 效能最高超過800 Kpbs的數據吞吐量
• 串口通信速率可達921.6 Kbps
• 128位FIFO和集成芯片的H/W，S/W流控
• 通用的PCI可兼容3.3/5V PCI和PCI-X
• 針對Mini型計算機的MD1低擋板設計（CP-102UL）
• 支持Windows Vista/2003/XP/2000，WinCE 5.0，Linux，Unix
• 板載15 KV ESD保護

硬件 控制器：MU860 (兼容16C550C)
總線：32-bit Universal PCI
連接器：
CP-102U：針式DB9 x 2
CP-102UL：孔式DB25
串口 口數：2（僅需要一個IRQ）
串口標準：RS-232
板數：最大4 / PC
線性保護 ESD保護：板載15 KV
光電隔離：2 KV
性能 速率：50 bps到921.6 Kbps
串口通訊參數 數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址/IRQ：BIOS分配
信號 RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
驅動支持 操作系統： Windows (2000, XP/2003/Vista x86/x64,9X/ME/NT), Windows CE 5.0, Windows XP Embedded,DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6, SCO Open Server 5/6, UnixWare 7
機械特性 尺寸：
CP-102U：120 x 120 mm (3.15 x 4.72 in)
CP-102UL：64.5 x 120 mm (2.53 x 4.72 in)
工作環境 工作溫度：0 ~ 55 °C (32 ~ 131 °F)
工作濕度：5 ~ 95%RH
存儲溫度：-20 ~ 85 °C (-4 ~ 185 °F)
電源需求 電源要求：93 mA (+5 V)
保修期5 年
