現代風能系統已經越來越適用于并網的風電廠，包括由風力渦輪發電的風電廠。隨著即將到來的對電價的撤消管制規定，電價將會適當回購并出售給任一在國家電網網點中的顧客。
坐落于Toledo的Renewable Energies Operation Center (CORE)，依托于頂尖的技術,在服務和操作領域,是在可再生能源領域最新的可堪表率的創新。當選擇監測和控制技術為了CORE，法國彩虹計算機公司提供PcVue軟件作為一個可靠的，可擴展的，和高效的客戶端/服務器的組態軟件。它能設計出優化技術和提高經濟效益的裝置。CORE操作者可以通過 PcVue SCADA接入遠程遙控風力發電廠的信息，確保他們可以處理警報和歷史記錄。
IBERINCO 的 CORE

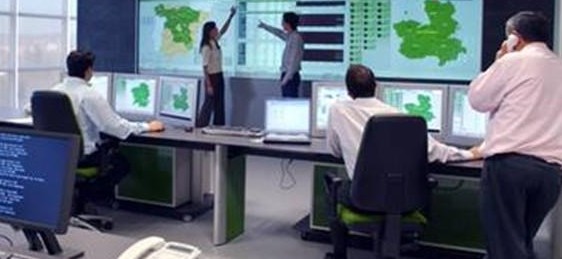

Iberdrola Ingeniería y Consultoria (IBERINCO) 的”CORE”是一個坐落于托萊多的能源操作中心(靠近馬德里)。經營著坐落于西班牙各省的數十家風電廠，并且允許遠程和線上操作，CORE有一個目標：服務于每位使用者，沒有地理限制。CORE在2003年花費4百萬歐元建成。它能從超過200座風電場收集信息并且總共產出3000百萬瓦特電力 (10000渦輪)。
提高效率
每個裝置里的控制系統收集發電站及聯合變電站的主要操控信息。而這個控制系統是通過遠程交流頻道接到處理器，由此有助于維修任務的開展。
CORE接收這些信息并處理成簡單而有機的架構，這種架構能輕松識別和診斷故障。這種診斷能自動采用適合方式進行處理：遠程重新設置或者進行當?shù)鼐S護組的激活。因此，檢修停工期的縮短而提高了效率。以前，每個風力發電廠由當?shù)氐腟CADA監控并且經營者可以通過電話交換他們之間的信息。所有維修數據都被存入磁盤提供給需要這些記錄的人。
IBERINCO的目表
Iberinco的目標是遠程監測和控制風力發電廠從而提高電力相關經濟效益。目的是為了僅僅通過運行和維護來降低成本,實現更好的產出和價值附加, 這種附加涵蓋了信息和操作經驗（提高分析能力，預測能力和控制技術）。
PCVUE SCADA 方案
Iberinco選擇在CORE中安裝SCADA系統和OPC基礎系統結構。這個系統利用PcVue SCADA軟件，F(xiàn)rontVue的輕客戶軟件和內部的OPC服務器連接所有的設置在風力發電廠內置軟件。
PcVue和FrontVue是微軟用來建立聯網系統。這個系統可以操控來自上千個I/O裝置的數百萬輸入/輸出點。這也被設計成數據儲存系統也叫操控界面。
PcVue-FrontVue SCADA系統被設置在CORE里面，為操作者提供所有必要的有關渦輪信息的信號。多達250萬數據必須被FrontVue 運行中心監控。這些客服站點經OPC與其余的最新前端相通。而這些聯絡的前端又是與1000兆比特/秒的以太網網絡相通，以太網網絡前端能接收高達 60.000 I/Os。
來自Iberinco 的Eduardo Castas說“這個系統滿足我們所有的預期且運轉良好。我們計劃在其他項目里植入相同的系統”?！坝捎赑cVue的動態實體，一種設置工具的導向。我們可借此在網絡上一天內設定一個新廠而不需要打斷整個過程”。
一個簡單高效的過程
使用PcVue-FrontVue系統，經營者可以看到遠程風力系統的詳細技術數據。得到大量信息(每渦輪大約350個信號),并且為了操作和設備維護更便利,系統監控分為2個等級。
監控的第一級別是對相關警報，測試和計數器的總體概貌，確保足已監控渦輪的常規運行和檢測需要修復的故障。
監控的深入級別，可以按操作者的要求，確認監控所有選定的渦輪數據，如此操作者可以立即精確的診斷出故障，確定必要的修復操作。
接受到的數據可以按設定值，歷史記錄，警報管理，數據趨勢等自動生成記錄點。
