您知道赫優訊的產品可以作為PROFINET IO網絡中的介質冗余管理器和客戶端嗎?
系統工程師可以依賴PROFINET協議的多項功能,來構建高度可用且故障安全的確定性實時工業以太網網絡。為了在工業環境中利用不到200ms的快速恢復時間,環形拓?fù)涫瞧渲械年P(guān)鍵技術。要在PROFINET RT網絡中使用它們,協議的一項特殊功能至關重要:PROFINET介質冗余協議——MRP,該協議可以方便地包含在赫優訊的PROFINET IO控制器產品中,例如PC卡、嵌入式模塊和ASIC芯片。
什么是介質冗余協議(MRP),為什么要使用它?
在PROFINET RT中,設備通常以線性或星形拓?fù)浣Y(jié)構組織,在設備和控制器之間進行狀態、控制和診斷信息通訊。但是,如果一個中心設備出現故障,最壞的情況是對整個網絡造成影響。確保網絡可用性的另一種方法是使用環形拓?fù)?,這在以太網環境中并不常見。MRP支持在PROFINET IO RT網絡中使用環形拓?fù)浣Y(jié)構,并允許補償其中的單個故障。
為了正常運行,MRP設計了介質冗余管理器,該管理器始終監視環形拓?fù)浣Y(jié)構,如果注冊網絡故障,則向介質冗余客戶端提供有關網絡重新安排線路的信息拓?fù)?。赫?yōu)訊的PROFINET IO控制器產品可以作??為PROFINET-IO網絡中的MRP管理器,所有 PROFINET IO設備產品都包含MRP客戶端功能。
它是如何工作的?

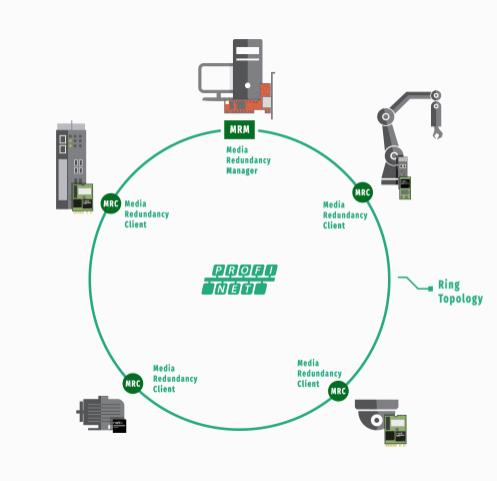

介質冗余管理器(MRM)每隔一定時間發布測試幀,以評估環網的完整性。介質冗余客戶端 (MRC) 將測試幀沿環轉發回MRM。

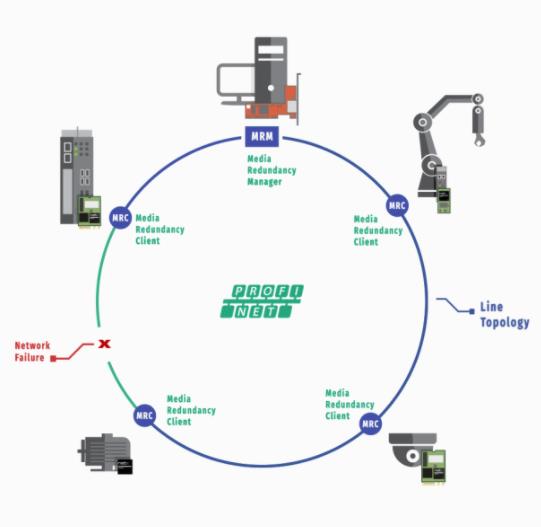

如果MRM沒有收到返回的測試幀,則將其解釋為網絡故障,通知所有MRC網絡故障,并發送控制數據以切換到線性網絡配置。此外,在其端口之一上檢測到LinkState更改的MRC會將這種情況反饋給MRM,這可以減少M(fèi)RM本身檢測到故障或完成修復的時間。
在您的PROFINET IO網絡中使用MRP有哪些好處?
- 提高網絡的魯棒性;
- 防止由于快速恢復而導致運行時間丟失;
- 易于配置,只需選擇一個環網管理器和每個設備中的端口;
- 介質冗余客戶端始終在赫優訊從站設備中實現。
