1. 產品簡介
1.1 netX 90 介紹
netX90 是基于 netX51/52 的成功開發的新一代網絡控制器，其安全性是產品 的核心價值，可實現具有更高性能的集成，并提高功率效率等級。在 netX90 SoC 中集成了兩個獨立 CPU 內核 ，其中一個用于實時工業通訊，另一個可實現用戶 應用程序的開發。這兩個 CPU 之間的數據交互仍基于雙端口內存 DPM 結構，統 一的 API 接口。工業通訊協議棧以可加載固件（LFW）形式提供，經過全面的測 試和協議預認證，應用程序軟件開發人員能快速的實現驅動的移植和應用程序的開發。

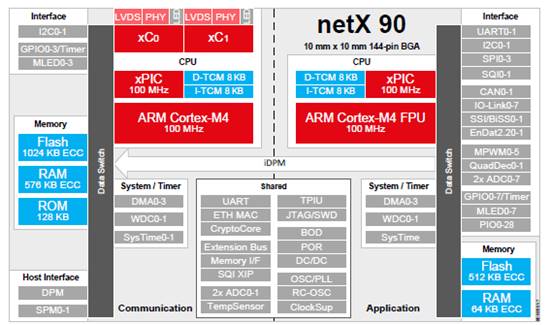

圖 1 netX90 芯片硬件框圖
1.2 NXHX 90-JTAG 介紹

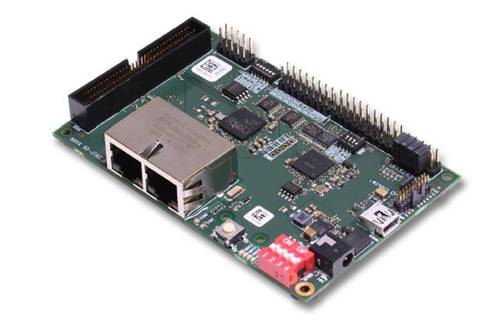

XHX 90-JTAG 是赫優訊基于 netX90 芯片自主研發的開發板，方便客戶前期 評估測試，本文測試以此開發板為主。

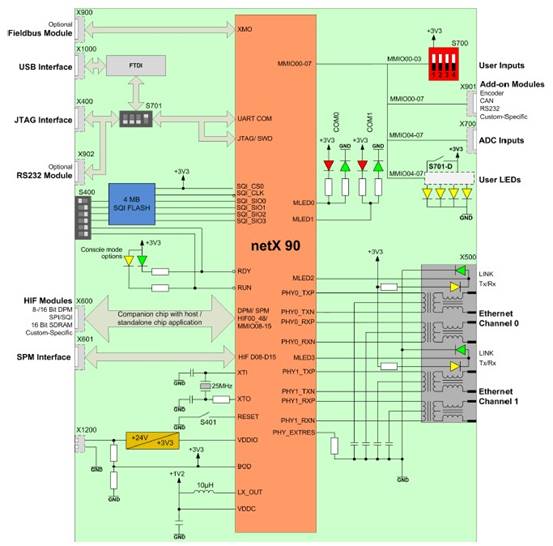

圖 2 NXHX 90-JTAG 硬件框圖
基于 netX90 的開發板 NXHX 90-JTAG，主要特性：
?。?） 主機接口：
●作為配有 Host MCU 通訊處理器：8 位/16 位的并行 DPM 模式，2xSPI/SQI 串行 DPM 模式；
●單芯片解決方案：16 bit SDRAM，用于以太網 PHY 的 MII，定制 化模塊方案。
?。?） 通過 SPI/SQI 為串行 DPM（SPM0）提供額外的主機接口引腳；
?。?） 用于調試的 JTAG MIPI-20 接口；
?。?） 用于 OpenOCD 的板載 JTAG-to-USB 適配器(FTDI)
?。?） 用于診斷和下載協議棧固件的板載 UART-to-USB 的適配器（FTDI）
（6） Mini-B 型 USB 連接器用于通過 FTDI 進行 JTAG-to-USB 調試和
UART-to-USB 用于診斷及固件下載；
?。?） 帶有"Link"和"Activity"LED 燈的兩個 RJ45 以太網接口
?。?） NXHX 傳統現場總線模塊的接口（PROFIBUS、CANopen、DeviceNet 和 CC-Link）
（9） 4MB 的 SQI Flash
?。?0）RS-232 串口
?。?1）具有 Biss、SSI 或 ENDat 連接的編碼器接口
?。?2）模數轉換器（ADC）接口
?。?3）MMIO 連接
?。?4）配置啟動模式（Alternative boot mode 和 Console mode）的開關 NXHX 90-JTAG 開發板有不同的 Debug 方式：
?。?1 ） JTAG-to-USB ：連接開發板上 Mini-USB 接口（ X1000 ）， S701 Switch1=OFF；
（2）External debugger：連接開發板上 JTAG 接口（X400），S701 Switch1=ON。
1.3 netX Studio CDT 配置軟件netX Studio CDT（C/C++開發工具）是用于 Hilscher netX SoC 的基于Eclipse 的集成開發環境，可用于以下具體操作：
●對象定義和映射
●設備配置
●創建產品文件（構建過程）
●將產品文件和可加載固件下載到硬件設備
●離線模擬或在線診斷。
netX Studio CDT 工具的應用范圍僅限于基于 netX 的從屬設備，或者使用 可加載的固件進行操作，該工具主要用于實時以太網從站設備的開發。

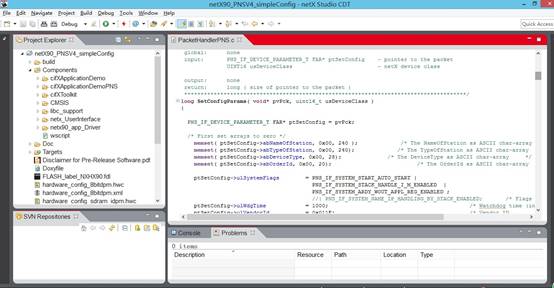

圖 3 netX Studio CDT 界面
使用這個工具可以對 NXHX 90-JTAG 開發板進行相應的配置，并調試 netX 90 應用程序。
2. 單芯片解決方案實例介紹
netX90 作為單芯片解決方案，即同時采用內部負責 Communication 和 Application 的內核，兩個核通過 iDPM 建立連接。此時，只需要通過 netX Studio CDT 配置 NXHX 90-JTAG 板，然后，通過 NXHX-DP 接口連接主站 cifX50-DP 主站板卡即可建立通訊。
2.1 配置 NXHX 90-JTAG 板
通過 miniUSB 端口，將 NXHX 90-JTAG 連接至電腦進行配置，需設置開發 板上 S701 Switch1=OFF，并且啟動模式為 Stand boot Mode，所以 S400 Switch 5= OFF，Switch 6 = OFF。
?。?）創建整個工程
硬件開發板設置完畢之后，打開 netX Studio CDT 軟件，在歡迎界面中選擇 Open project，進入工程文件選擇界面，選擇 netX90_DPSV5_simpleCfg，打開。 導入工程文件之后，需要先構建整個工程，選擇 Build，點擊 Build Solution，如 下圖所示：
圖 4 選擇 Build 整個工程
（2）構建 Doxygen html 文檔

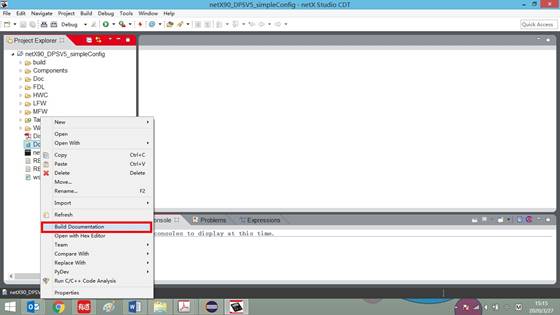

選擇 Doxygen，點擊 Build Documentation，如下圖所示。完成構建 Doxygen html 文件之后，在 Doc 文件夾下會自動生成一個 Html 文件夾。
圖 5 構建 Doxygen html 文件
（3）生成硬件配置二進制文件

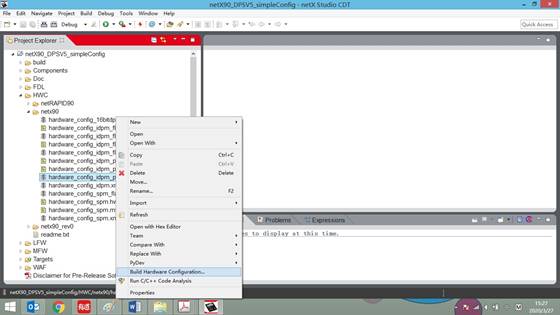

在提供的工程文件中，包含硬件設置文件的 xml 文檔，可在 netX Studio CDT 軟件中生成二進制文件，在單芯片解決方案中，需要啟動內部 idpm，所以需要 選擇 hardware_config_idpm.xml，右鍵點擊 Build Hardware Configuration 命令，如下圖所示：
圖 6 生成二進制格式硬件配置文件
分 別 生 成 基 于 LMF 和 MFW 的 硬 件 配 置 文 件 ： hardware_config_idpm_profibus.hwc 和 hardware_config_idpm_profibus.hwc，點擊 OK 保存即可。
（4）燒寫硬件配置文件和協議棧固件

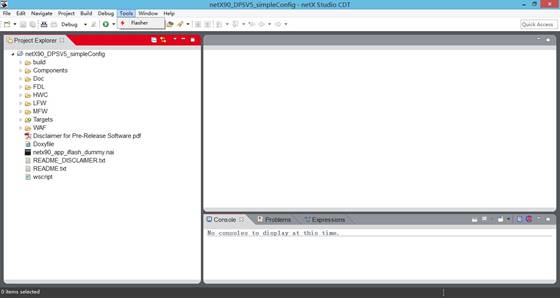

點擊 Tool，選擇 Flasher，或者可以直接點擊上側導航欄的小閃電按鈕，進入 之后，會自動掃描所連接的開發板， 掃面到設備之后，點擊 Next，進入 Flasher。
圖 7 選擇 Flasher 工具
點擊 Brower Project，選擇硬件配置文件，因本測試選擇的 Loadable Firmware， 所以選擇硬件配置文件時選擇hardware_config_idpm_profibus.hwc，需要下載的文件 如下圖所示，分別將這幾個文件下載到 netX90 開發板即可。
圖 8 需下載的文件
2.2 調試工程文件

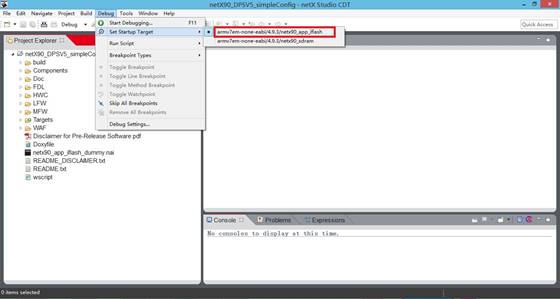

NXHX 90-JTAG 開發板完成之后，可以 netX Studio CDT 軟件中調試應用程 序，首先，設置調試相關參數，點擊 Debug，選擇 Set Startup Target，以確定所 要測試的為：armv7em-none-eabi/4.9.3/netx90_app_iflash 如下圖所示：
圖 9 選擇設置調試參數

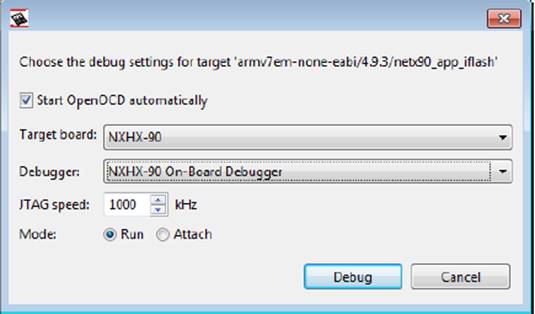

點擊 Start Debugging 之后，出現一個 Debug Setting 選擇框，如下圖所示，選擇目標板為 NXHX-90，Debugger 為 NXHX-90 On-Board Debugger，點擊 Debug即可。
圖 10 設置 Debug 目標
在 Debug 過程中，會出現一個選擇框，是否將是否將應用程序燒寫至 APP端的 Internal Flash 中，選擇 Yes 即可。

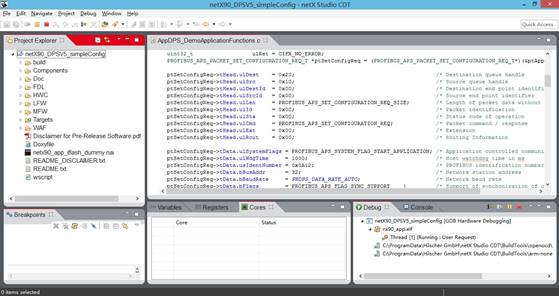

調試完成之后，可以看到應用程序已經運行，如下圖所示：

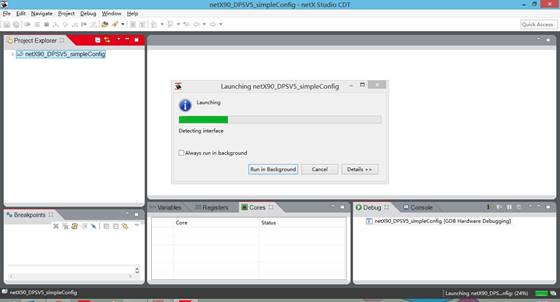

圖 11 Debug 過程
2.3 通訊測試
圖 12 運行應用程序
關于 NXHX 90-JTAG 開發板那邊的設置以及應用程序的調試已經完成，可 與主站建立通訊，本文選擇 PROFIBUS DP 主站為赫優訊主站板卡 cifX50- DP/+ML，在 SYCON.net 完成組態，配置完成主站板卡，可自動掃描從站設備， 完整組態。將所有配置信息下載到板卡，既可以進行通訊測試。

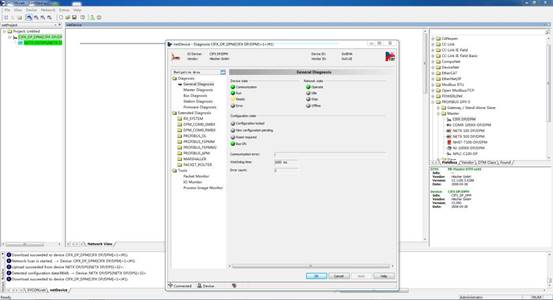

圖 13 通訊診斷信息
3．配有主 CPU 的解決方案實例介紹
netX90 可作為配有主 CPU 的通訊處理器，只采用其內部負責通訊的內核運行協議棧，而不是用應用程序內核。本文中，通過發送非周期報文的形式完成對 netX90 芯片的配置。然后，通過采用赫優訊 cifX 50-RE 主站板卡建立連接進行 通訊測試。
3.1 配置 NXHX 90-JTAG 開發板

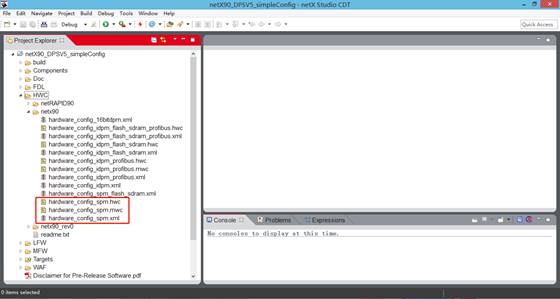

配置 NXHX 90-JTAG 開發板與 netX90 作為單芯片解決方案時的步驟一樣， 前面第（1）（2）步不再做詳細介紹。netX90 作為配有主 CPU 的通訊處理器時， 不在啟用其內部 idpm，而是通過 SPI 的方式連接搭配主機，所以在硬件配置中 有不同，需選擇 hardware_config_spm.xml 生成二進制硬件配置文件，如下圖所示：
圖 14 選擇硬件配置 xml 文件
將硬件配置文件和協議棧文件等下載到 netX90 開發板，完成對開發板的配 置，需要下載的文件和作為單芯片解決方案時一樣，下載完所有文件即可，無需 運行軟件工程。
3.2 通過 netHOST 配置 netX90 芯片
通過 netHOST 配置 netX90 芯片，主要是通過發送非周期報文的形式實現啟 動 netX90，首先需通過串口接口連接到 PC，打開 netHOST 軟件找到設備：
圖 15 打開設備

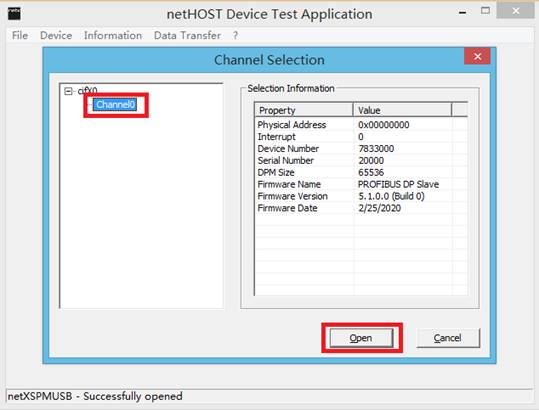

打開設備之后，可以看到設備的基本信息，選擇 Channel0，進入。
圖 16 設備信息

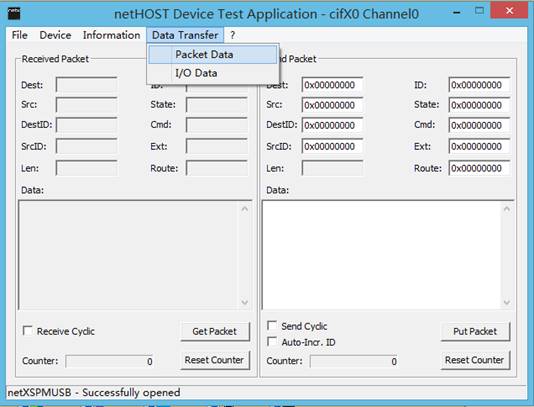

對于總線設備，只有一個通道，打開通道之后，在導航欄點擊 Data Transfer， 選擇 Packet Data，如下圖所示：
圖 17 選擇 Packet Data

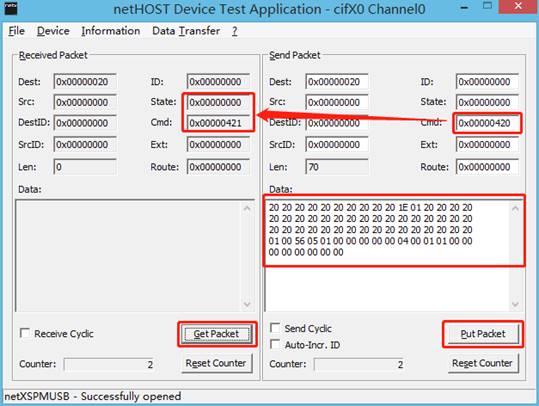

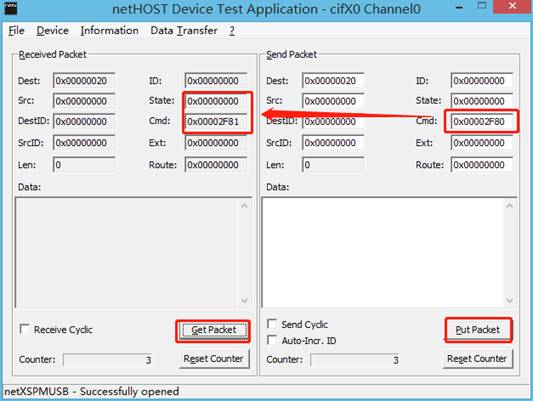

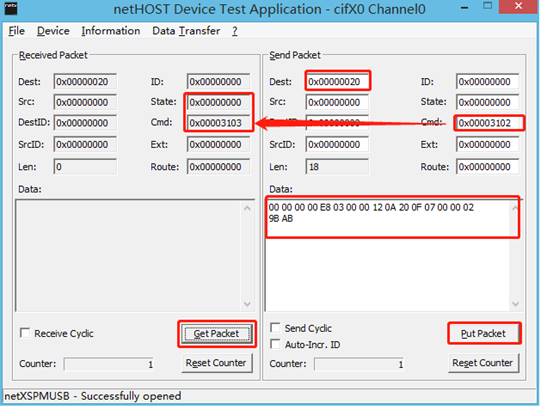

（1）首先需要設置熱啟動參數，Dest=0x20，Cmd=3102，關于 Set Configuration 的數據需要參考 PROFIBUS DP V5 PAI 文檔，如下圖所示，設置好右側需要 Send Packet 的參數，點擊右下的 Put Packet，再點擊左側 Receive Packet 的 Get Packet， 判斷參數是否正確，通過收到的報文的 State 和 Cmd 判斷，State=0，Cmd+1 即 可。
圖 15 設置熱啟動參數
?。?）設置 I&M0 參數，I&M 表示 Identification（標識）和 Maintenance（維 護）。這個報文通常從設備獲取信息，比如硬件版本、軟件版本、設備 ID 和序列號等，可從每個 Slot 中分別讀取 I&M 信息。具體的參數配置如下圖所示：
圖 16 設置 I&M 參數
（3）通道初始化，
通道初始化只作用于指定的通信通道，強制協議棧立即關閉所有網絡連接， 并進行重新初始化。具體的參數配置如下圖所示：
圖 17 通道初始化
3.3 通訊測試
關于 NXHX 90-JTAG 開發板那邊的設置已在 netHOST 軟件中完成，可與主 站建立通訊，主站板卡 cifX50-DP/+ML 作為 PROFIBUS DP 主站，在 SYCON.net 完成組態，配置完成主站板卡，可自動掃描從站設備，完整組態。將所有配置信 息下載到板卡，既可以進行通訊測試。如下圖所示，可以看到主從站之間的數據交換：
圖 18 通訊測試
4. 總結
在本文的測試中，無論 netX 90 是作為單芯片解決方案，還是作為配有 HOST CPU 的通訊協處理器，在赫優訊提供的應用程序上都可以方便快捷的實現 PROFIBUS DP 從站的開發?；诳杉虞d固件（LFW）形式的協議棧，netX90 可做為單獨部件獨立運行，其外部 HOST 主機接口，不僅能夠滿足過程 I/O 數據大 吞吐量的高速訪問，同時滿足網絡通訊周期的精確時鐘同步。
