背景
香港水務署在大約七、八年前開始推行自動抄表 (AMR) 系統,提供適用于智能計量系統操作和監控的計量數據、狀態輸出和警報信號。

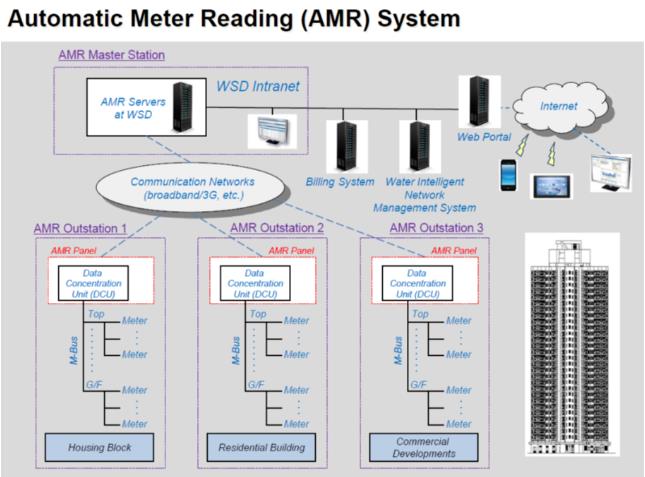

配備儀表接口單元 (MIU) 的智能水表能夠?qū)x表讀數和狀態存儲在其內部存儲器中,數據集中單元 (DCU) 通過 M-Bus 電纜以預設間隔檢索內部存儲器中的數據。DCU采集的計量數據通過移動信號或網絡傳輸至水務署內的主站,水務署采用智能計量系統收集讀數及數據以供收費及分析之用。
因此,水務署需要把大部分傳統機械水表換成智能水表,如電磁式水表或超聲波式水表。
測量要求
智能水表需要滿足與常規儀表不同的要求:
● 現場電源多來自用戶而非水務署,因此流量計需要帶內置鋰電池,且工作壽命需達十年或以上。

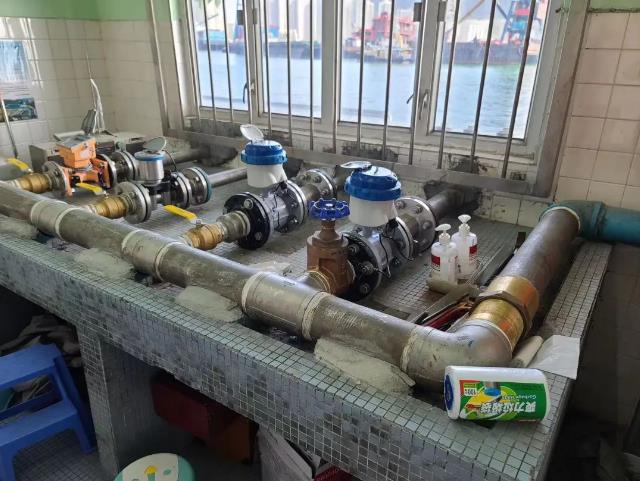

● 其次,由于用戶現場安裝環境限制,大多不能滿足直管段的要求,智能水表需要在無直管段的安裝條件下也符合國際標準OIML R49-1 Class 1 及Class 2的精度要求。
● 由于是涉及用于收費,儀表的低噪音性能和穩定測量至關重要。
科隆解決方案
KROHNE 的 WATERFLUX 3070電磁水表具有特有的矩形內部變徑設計,使流體被收縮擠出起到穩流效果,縮徑的結構增加測量點的流速保證了儀表小流量下的測量效果,縮小的線圈距離提供了強大且均勻的磁場,從而降低噪音,提高儀表穩定性,完全符合水務署對測量高度穩定的要求。
其次,由于矩形變徑測量管設計,滿足了零直管段的安裝要求。
第三,特有的傳感器設計在產生相同強度磁場的情況下所需的功耗更低,因而延長了鋰電池電池壽命,WATERFLUX 3070的內置雙鋰電池,在20秒的采樣頻率下能達到連續十年工作周期。
WATERFLUX 3070也具備各種貿易交接認證,如OIML R49, MI-001,以及經WRAS, ACS, DVGW, NSF, TZE等機構認可的各類飲用水材質證書。
客戶利益
KROHNE的WATERFLUX 3070電磁水表使水務署的自動抄表 (AMR) 計劃得以實現,除了能釋放大部分抄表員的繁重人工抄表工作,自動抄表系統還可提供大量的分析數據,使水務署大大提高了運營效益。
同時,區別于傳統的機械水表,WATERFLUX 3070無活動件,磨損和故障率極低,大大提高了用戶的長期投資回報率。

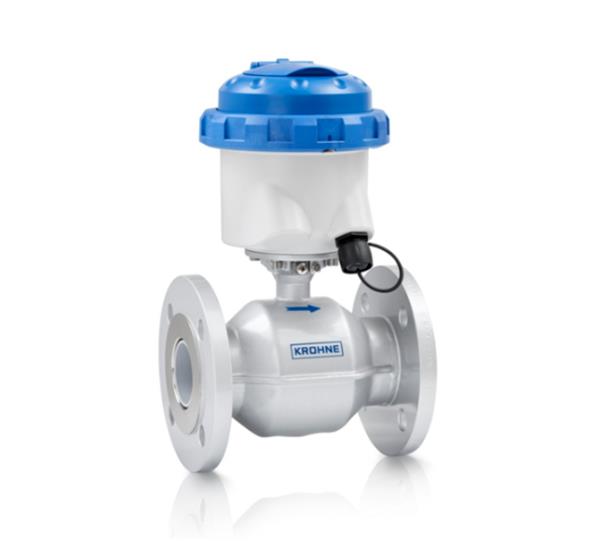

所用科隆產品 - WATERFLUX 3070
● 功耗極低的電池驅動,適用于偏遠地區
● 安裝簡易,無需前后直管段(0D/0D)
● IP 68 防護等級的轉換器外殼適用于浸沒式的測量井
● 自身電池供電壽命長達 15 年
● 特有的矩形截面的流量傳感器結構,量程比大,功耗低
● 測量范圍廣,無論在白天大流量,或晚上低流量,都能達到高精度
● 獲得 OIML R49 class 1 & 2 和 MID MI-001 認證
● Rilsan 聚合物涂層,滿足飲用水安全認證要求
● 長期穩定性,無需維護,無可動部件,無磨損及阻流器件
