全球碳中和愿景下的新能源汽車行業爆發，隨之配套的充電基礎設施在多個國家地區范圍密集展開建設。其中新能源車的“里程焦慮”加速了市場端對直流快充技術的需求，相應針對直流計量部分的國際法規亦在逐步發展與完善。
基于分流器及隔離技術，直流電能表是計量的首選方案。但隨著法規對直流充電的細分功能、以及數據安全的要求日益加嚴，適用于充電樁的直流計費系統不僅需要精確計量，還需滿足S.A.F.E.安全指令等。
針對如此復雜的挑戰，國內外樁企用戶很難使用普通的直流電能表二次開發，再花費昂貴的認證費用，來獲得國際或地區間的準入條件。
本文介紹了一款新型分體式設計，且通過目前業內最嚴苛德國Eichrecht法規的高精度直流電能表產品：萊姆智能電表DCBM系列，可滿足新一代直流充電樁的計量法規需求。
一、行業背景
2020年以來，繼全球爆發新冠肺炎疫情大流行，全球新能源車市經歷了一個無比艱難的開局，但結局卻出乎意料。在排放法規趨緊和補貼政策的雙重影響下，從2020年下半年開始，全球新能源市場徹底爆發，放量大漲，全年電動汽車銷量首次突破300萬輛。截至2021年，全球電動汽車銷量突破650萬輛。據EV sales預測，2022年全球電動汽車市場滲透率有望攀升。憑借超高增速，歐洲、中國，美國成為全球最大的新能源新車市場。
隨著路面上的電動汽車數量不斷增多，“里程焦慮“始終是圍繞動力電池續航能力的最大關注點。一方面，新材料的發展為提高動力電池功率密度帶來希望。另一方面，廣泛建設充電基礎設施可以使”加電“如同”加油“一般便捷。
其中，發展更大電流、更高電壓的直流快充技術，可以有效解決“里程焦慮”的行業痛點。根據國際電工委員會標準IEC 61851-23定義的直流充電樁，圖1對比了不同功率的百公里充電時間。
從壁掛或立柱式樣的25kW小功率直流樁，到一體或分立式的350kW超級快充站（堆），萊姆推出的智能電表DCBM系列可滿足全功率段充電樁產品直流計量需求。

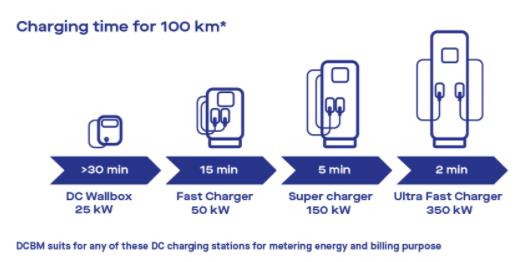

圖1. 不同功率的百公里充電時間
二、萊姆智能電表方案
基于這樣的行業大背景，適應市場的迫切需求，萊姆憑借自身在電量測量和計量方面50年的技術優勢，通過與全球客戶伙伴、國際法規委員會，以及歐洲相關實驗室的密切合作，萊姆智能電表DCBM系列成功推向市場。
● 滿足歐洲法規EN 50470-1，EN 50470-3
● 滿足德國法規PTB-A 20.1，PTB-A 50.7
● 滿足國際電工委員會法規 IEC 62052-11
● 全溫度范圍精度Class B，-40℃～85℃
● 具備線損補償，可適配四線液冷充電槍
● 實時監測電流、電壓、溫度、功率，電量
● 與上位機通訊采用HTTP/HTTPS網絡協議
● 交易數據包經加密提供OCMF格式，可適配符合S.A.F.E認證的軟件讀取
具備上述設計亮點，DCBM目前已量產型號的最大規格可支持功率高達600kW的超級快充樁（堆），即滿足峰值充電電流600A、系統工作電壓1000V的應用。
圖2是常見的電動汽車快充電站場景，其中的核心裝置直流充電樁可將配電網的三相交流電變換為直流電，并通過充電槍與電動汽車上的動力電池包相連。直流充電樁與動力電池包BMS通訊，實現整個充電過程的能量控制、安全監測、以及滿足法規的電能計量。
圖2. 電動汽車直流充電場景
在上述環節中不可或缺的直流充電計量，因為涉及對終端用戶即車主收取電費，各個國家及地區都制定了相應的電網法規或者計量要求，來確保計費準確性以及數據安全。
因此相比于交流充電樁，直流充電樁在輸出側的計量要求，認證門檻更高，開發難度更大?？蛻敉粫捎糜嬃磕K的自研方案，而偏向?qū)ふ腋咝阅艿闹绷麟娔鼙?，直接滿足特定國家或地區的法規要求，來縮短整樁的項目周期和開發成本。
萊姆智能電表可裝在直流充電樁靠近輸出槍側，或者充電終端內。為應對德國Eichrecht法規對于線損補償?shù)染_計量的要求，我們建議為每一條充電回路配備單獨的智能電表。
使用萊姆智能電表加密過的數據包，充電樁內控制器可以將交易信息，直接與運營商后臺、云端漫游服務器，或者手機APP服務商交互，從而完成一次“合法”的充電計費過程。
同時，萊姆智能電表可工作于雙向計量場景。當電動汽車經由V2G樁或者V2L樁等設備，將高壓電池包存儲的直流電能對外轉換為交流電，或者發電上網，或者離網直接供電給交流負載，安裝智能電表DCBM的雙向樁體（或者終端）亦可以計算放電電量，同時滿足法規要求，從而助力電動汽車車主實現“售電”的商業模式。
三、DCBM電表簡介
與常見的中國國標電能表相比，萊姆智能電表DCBM采用了分體設計。一方面方便樁內靈活安裝，另一方面也避免大電流發熱以及磁場對計量的影響。
每一套智能電表DCBM由測量頭（Sensor Unit）、表頭（Meter Unit）和連接線（Cable）三部分組成。
目前DCBM系列推出兩個版本，可測量的電流量程分別對應最大400A和600A。為方便充電樁客戶提升功率或者改造升級，400A電表和600A電表在結構上盡量保持統一。如圖3所示，兩款電表最大區別在測量頭尺寸，帶顯示屏的表頭部分尺寸相同。

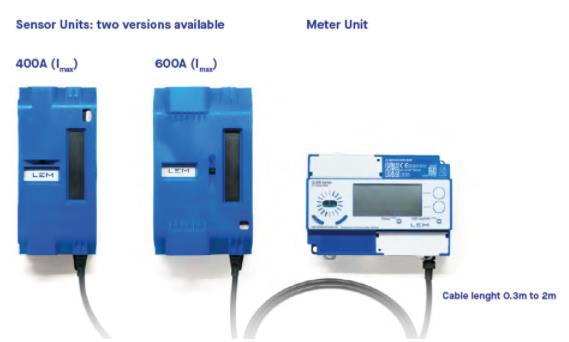

圖3. 萊姆智能電表DCBM外觀
3.1測量頭簡介
藍色塑膠蓋板下方是黑色的測量頭部分，其上集結了高精度分流器用于電流采樣，以及隔離電路用于電壓采樣。測量頭可工作在-40℃～85℃的環境溫度，電流端子耐受的最高溫度可達110℃。測量頭支持導軌和螺絲兩種安裝方式，適配TH35-7.5、TH35-15標準平軌，或者利用四角開孔，可方便安裝在樁內合適的位置。
接線方法如圖4示意，電流、電壓信號的接入都采用易于緊固的壓接端子，在現場可以實現快速安裝。
圖4. 萊姆智能電表DCBM安裝示意
3.2連接線簡介
連接線有30厘米至3.5米等多種長度規格，以適應不同的場合需求，式樣為兩端帶自鎖的專用線纜。連接線按照3500V設計絕緣耐壓，安裝在充電樁1000V直流母排附近，對周圍高壓元件的安規間距影響非常小。線纜內部含屏蔽層，可加強智能電表的EMC性能。
同時，為滿足法規要求的數據加密傳輸，物理層面上客戶只允許使用原廠配套的連接線，并且需要測量頭和表頭一一配對。
每一套出廠的智能電表，測量頭和表頭上印有相同的產品編碼。智能電表在每一次交易前，會檢查測量頭和電表是否匹配。如果通過表頭顯示屏或者樁體上位機，看到連接錯誤的提示，往往需要客戶檢查連接線是否松脫，或者測量頭和表頭是否錯配。
測量頭以1kHz速度采樣實時電流、電壓、溫度，計算得到的功率累積存于寄存器。每隔100ms，測量頭通過連接線，使用基于CAN通訊的萊姆自有協議，將100ms之內“實時數據”的平均值傳到表頭。表頭再處理生成滿足法規要求的交易信息數據包，通過網線HTTP/HTTPS協議，每秒上報一次給到樁體上位機。
3.3表頭簡介
智能電表DCBM的表頭由12V～48V直流供電，可工作在-25℃～70℃的環境溫度。除了向上位機通訊上報交易數據，用戶還可以通過表頭顯示屏旁邊的按鍵，翻頁查看交易之外的部分信息。按照法規的要求，顯示還區分了是否為受控信息。

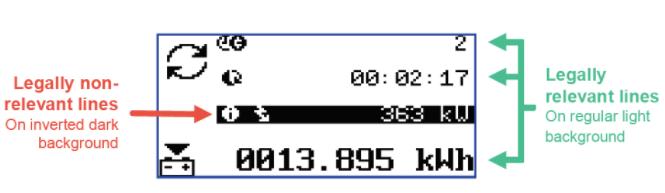

圖5. 萊姆智能電表DCBM表頭顯示屏
如圖5示例，紅色箭頭指示的字段，即黑底白字部分，顯示如連接線狀態、電表IP地址、本地日期，本地時間等內容，這些信息不受法規管控。用戶可以通過上位機設定電表，或者由電表顯示自身的工作狀態。
圖5中綠色箭頭指示的字段，即白底黑字部分，顯示如實時電量、電表S/N、固件版本號等內容，這些信息受法規管控。即萊姆智能電表DCBM每一臺出廠經過PTB認證后，這些區域的內容都會做報備。用戶不能修改這些信息，只能通過上位機獲取電表上報的內容。
同時為防止交易信息被外部惡意篡改，按照法規要求，我們對電表的固件也不提供遠程升級服務。
四、結束語
萊姆智能電表DCBM，通過精巧的硬件和軟件設計，在新一代直流充電樁場景中，為高精度直流計量提供了可靠的解決方案。
