產品簡介
MT1600GA 通用氣體超聲流量計是一款專門為工業氣體過程計量而設計的流量計,測量精度高、穩定可靠,量程范圍寬。
本產品按照工業過程控制相關標準設計,滿足隔爆要求,專門應用于天然氣處理廠、油氣田集氣站過程計量、海上平臺分離罐氣相計量、石化裝置塔頂分離罐氣相計量、加熱爐燃料氣計量、沼氣流量計量、大型空分裝置過程計量等場合。
產品配置靈活,功能強大,始動流量低、量程范圍寬,是一款理想的工業氣體過程計量流量計。
功能介紹
·傳播時差法原理,測量穩定可靠
·整體隔爆設計,防爆標志:Exd IICT6
·測量范圍寬,量程比可達 1000:1
·始動流量低,流速大于 0.03m/s 即可穩定測量
·無可動部件,免維護,可雙向測量
·全鈦合金外殼傳感器,防護性能好,抗干擾能力強,能測量濕氣
·一體式 / 分體式安裝,配置靈活
·內置補償修正計算功能,對管道內流體流態進行自動修正
·多種聲道配置,滿足不同精度需求
·液晶顯示器可顯示儀表正常、故障的工作狀態、可顯示瞬時流量、累計流量、流速、聲速、信號強度、信號質量等
·可儲存儀表配置的各項參數,運行時間、累積量(正累積、負累積及代數累積流量)、歷史報錯信息等,日歷史數據1年,月歷史數據10年

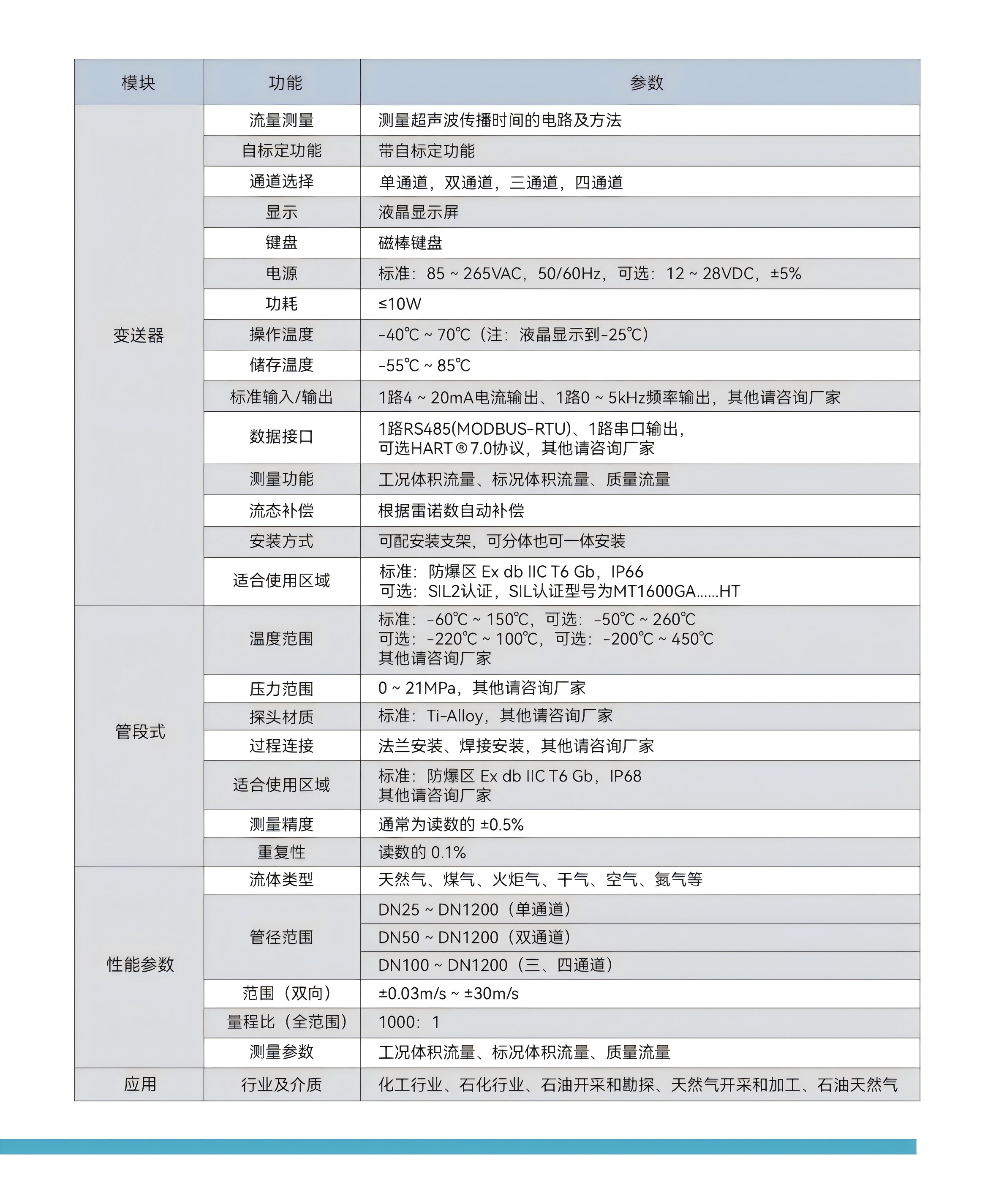

功能
型號
MT1600GA
變送器
流量測量
測量超聲波傳播時間的電路及方法CN113504389A
自標定功能
帶自標定功能
通道選擇
單聲道、雙聲道、三聲道、四聲道
顯示
液晶顯示屏
鍵盤
磁棒鍵盤
電源
標準:85 ~ 265VAC, 50/60Hz,可選:12 ~ 28VDC,±5%
功耗
≤10W
操作溫度
-40℃ ~ 70℃,(注:液晶顯示到-25℃)
儲存溫度
-55℃ ~ 85℃
標準輸入/輸出
1路4 ~ 20mA電流輸出、1路0 ~ 5kHz頻率輸出,其他請咨詢工廠
數據接口
1路RS485(MODBUS-RTU)、1路串口輸出,
可選:HART?7.0協議,其他請咨詢工廠
測量功能
工況體積流量、標況體積流量、質量流量
流態補償
根據雷諾數自動補償
安裝方式
可配安裝支架,可分體也可一體安裝
插入式
溫度范圍
標準:-60℃ ~ 150℃,可選:-50℃ ~ 260℃
可選:-220℃ ~ 100℃,可選:-200℃ ~ 450℃
其他請咨詢工廠
壓力范圍
0-21MPa,其他請咨詢工廠
探頭材質
標準:Ti-Alloy,其他材質請咨詢工廠
過程連接
法蘭安裝、焊接安裝、其他請咨詢工廠
適合使用區域
標準:防爆區,Ex d llC T6,IP68
可選:SIL2認證,SIL認證型號為MT1600GA……HT,
測量精度
通常為讀數的±1%~±2%多通道精度0.5%
重復性
讀數的0.1%~0.2%
性能參數
流體類型
天然氣、燃氣、火炬氣、干氣、空氣、氮氣等
管徑范圍
DN25 ~ DN1200(單聲道)
DN50 ~ DN1200(雙聲道)
DN100 ~ DN1200(三、四聲道)其他口徑請咨詢工廠
流速范圍
±90m/s
量程比(全范圍)
3000:1
測量參數
應用
行業及介質
化工行業,石化行業,石油開采和勘探,天然氣開采和加工,石油天然氣
