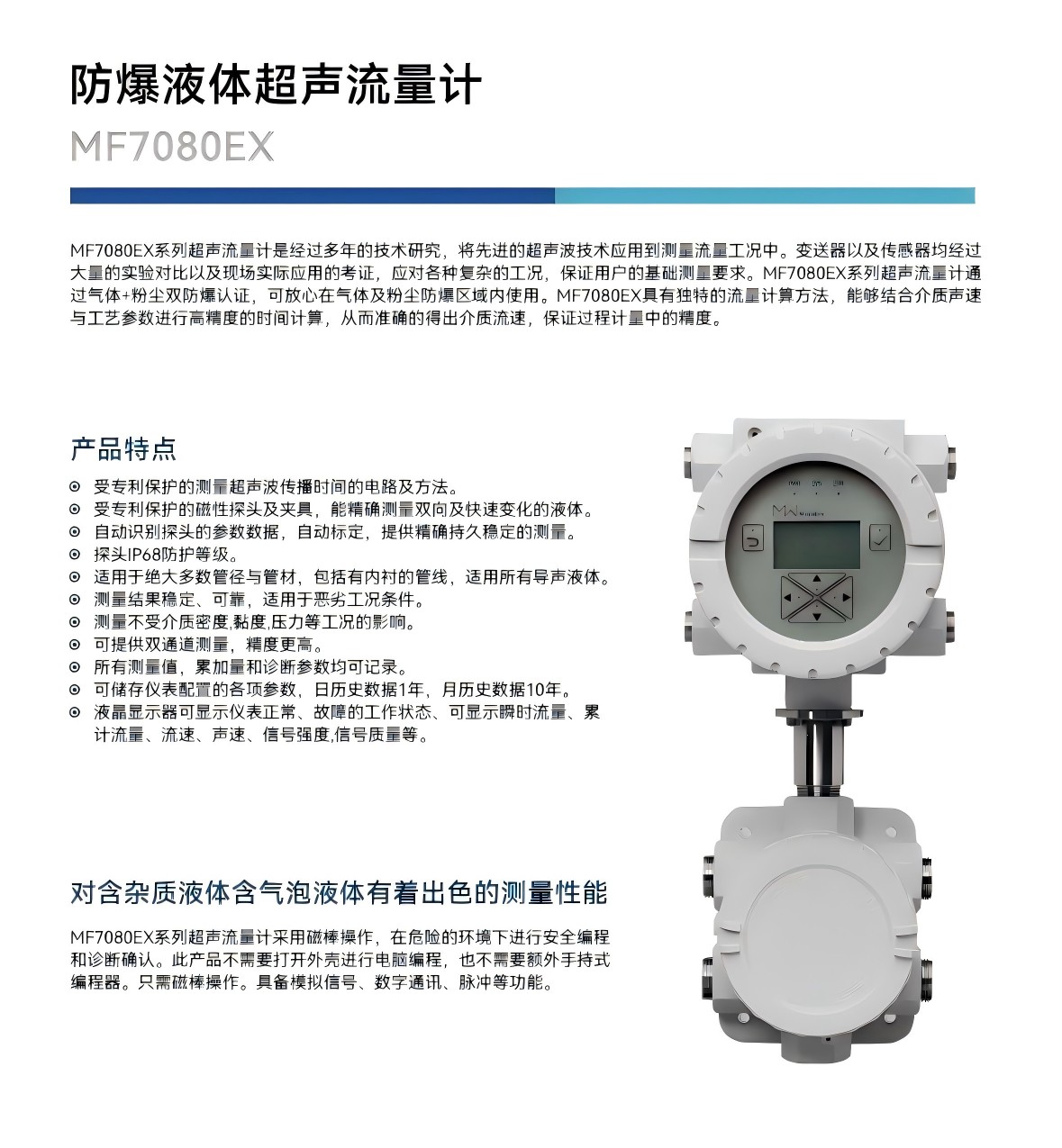

產品簡介
MF7080EX 系列超聲流量計是經過多年的技術研究，將先進的超聲波技術應用到測量流量工況中。變送器以及傳感器均經過大量的實驗對比以及現場實際應用的考證，應對各種復雜的工況，保證用戶的基礎測量要求。MF7080EX 系列通過了危險區域安裝認證，可以安裝在危險的環境下比如石油化工和化學處理環境中。
對含雜質液體、含氣泡液體有著出色的測量性能，MF7080EX 系列超聲波流量計采用磁棒操作，在危險的環境下進行安全編程和診斷確認。此產品不需要打開外殼進行電腦編程，也不需要額外手持式編程器。只需磁棒操作。具備模擬信號、數字通訊、脈沖等功能。
功能介紹
·受專利保護的測量超聲波傳播時間的電路及方法
·受專利保護的磁性探頭及夾具， 能精確測量雙向及快速變化的液體
·自動識別探頭的參數數據，自動標定，能夠提供精確持久穩定的測量
· IP68 的防護等級
·測量結果穩定、可靠 , 適用于惡劣工況條件
·測量不受介質密度 , 黏度 , 壓力等工況的影響
·可提供雙通道測量，精度更高
·液晶顯示器可顯示儀表正常、故障的工作狀態、可顯示瞬時流量、累計流量、流速、聲速、信號強度、信號質量等
·可儲存儀表配置的各項參數，運行時間、累積量（正累積、負累積及代數累積流量）、歷史報錯信息等，日歷史數據1年，月歷史數據10年

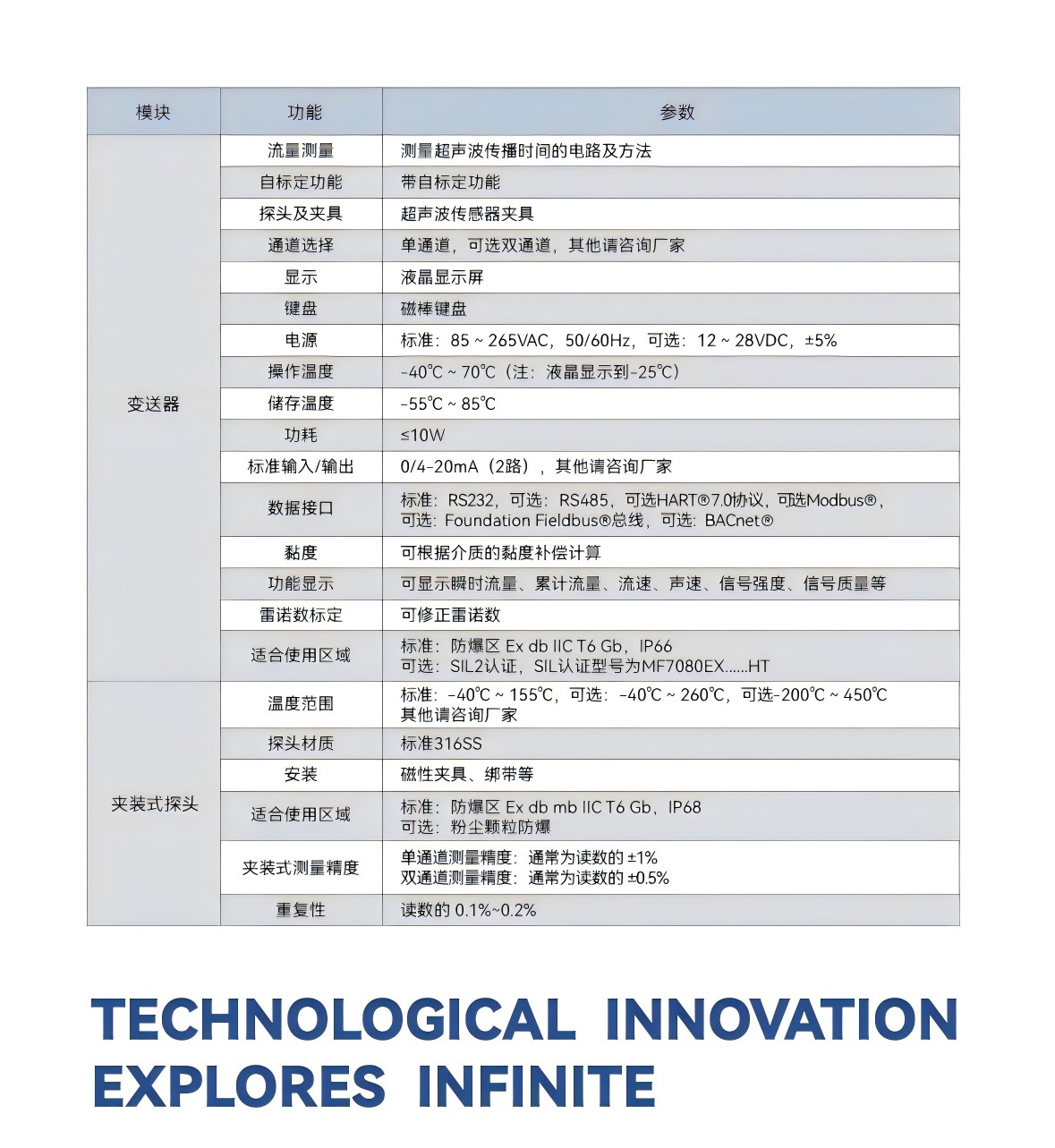

產品參數
功能
型號
MF7080EX
變送器
流量測量
測量超聲波傳播時間的電路及方法CN113504389A
自標定功能
帶自標定功能
探頭及夾具
超聲波傳感器夾具CN306282728S
通道選擇
單通道，雙通道
顯示
液晶顯示屏
鍵盤
磁棒鍵盤
電源
標準：85 ~ 265VAC,50/60Hz，可選：12 ~ 28VDC,±5%
功耗
≤10W
操作溫度
-40℃ ~ 70 ℃，（注：液晶顯示到-25℃）
儲存溫度
-55℃ ~ 85℃
標準輸入/輸出
0/4-20mA信號（2路），其他請咨詢工廠
數據接口
標準：RS232,可選：RS485，可選：HART?7.0協議，可選：ModBus?可選：Foundation FieldkisFoundation Fieldbus?總線，可選：BACnet
功能顯示
可顯示瞬時流量、累計流量、流速、聲速、信號強度、信號質量等
黏度
可根據介質的黏度補償計算
雷諾數標定
可修正雷諾數
夾裝式探頭
溫度范圍
標準：-40℃ ~ 150℃，可選： -40℃ ~ 260℃，可選：
-200℃ ~450℃，其他請咨詢工廠
安裝
磁性夾具、綁帶
適合使用區域
標準：防爆區，Ex d llC T6,IP66
可選：IP68，
可選：粉塵顆粒防爆
可選：SIL2認證，SIL認證型號為MF7080EX……HT
夾裝式測量精度
單通道測量時精度：通常為讀數的±1%
雙通道測量時精度：通常為讀數的±0.5%
重復性
讀數的0.1% ~ 0.2%

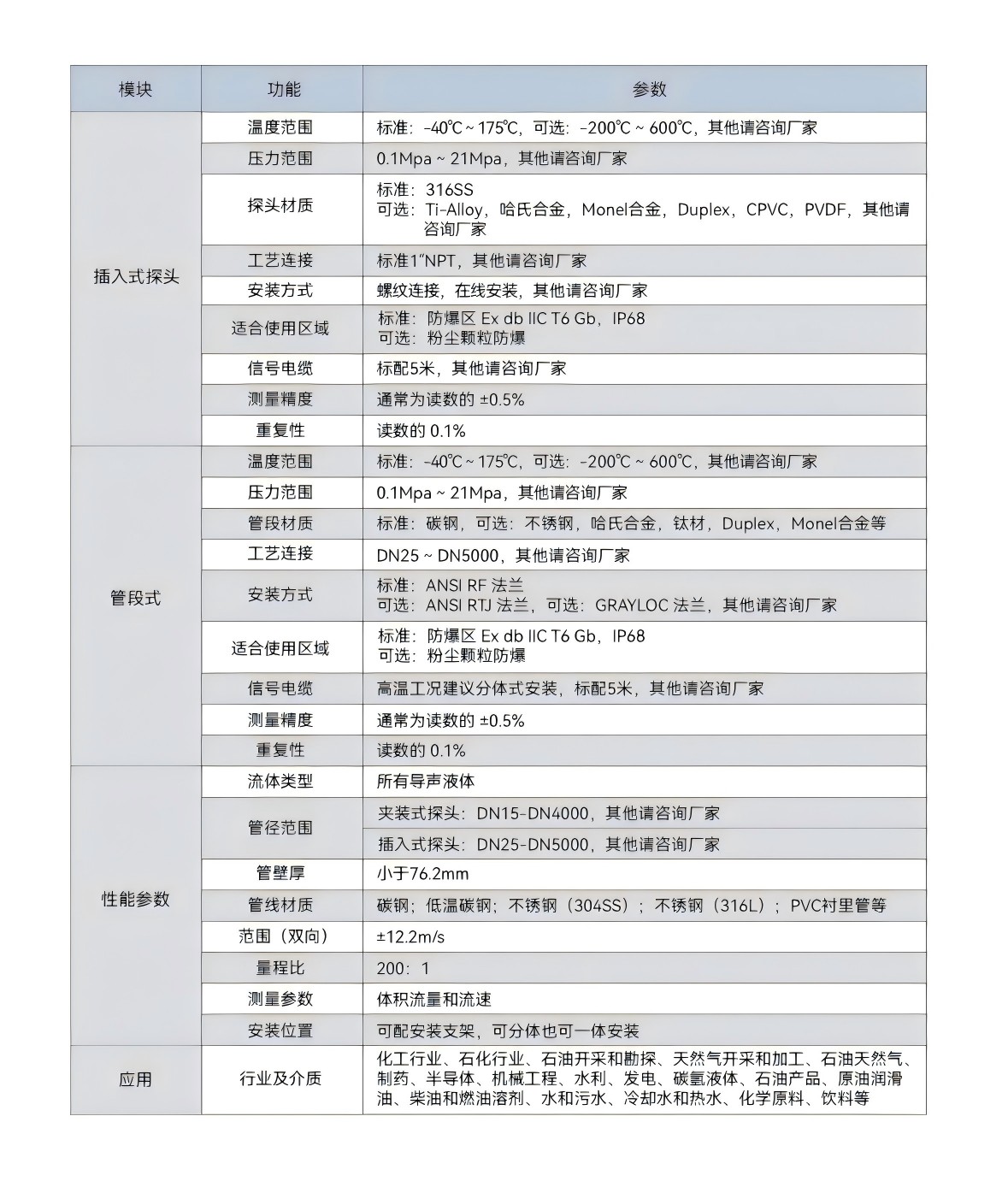

插入式探頭
標準傳感器：-40℃ ~ 175℃，可選：-200℃ ~600℃，其他請咨詢工廠
壓力范圍
0.1Mpa ~ 21Mpa，其他請咨詢工廠
探頭材質
標準：316SS
可選：Ti-Alloy，哈氏合金，Monel合金，Duplex，CPVC,PVDF
其他材質請咨詢工廠
工藝連接
標準：1”NPT,其他請咨詢工廠
安裝方式
螺紋連接，在線安裝，其他請咨詢工廠
標準：防爆區，Ex d llC T6,IP65
信號電纜
標準：5米，其他請咨詢工廠
插入式測量精度
通常為讀數的±0.5%
讀數的0.1%
管段式
-40℃ ~ 175℃，可選：-200℃ ~ 600℃其他請咨詢工廠
0.1Mpa ~ 21Mpa
管段材質
標準：碳鋼；可選：不銹鋼，哈氏合金，鈦材，Duplex，Monel合金等
DN25 ~ DN5000
標準：ANSl法蘭，可選：RTJ法蘭，可選：GRAYLOC法蘭，其他請咨詢工廠
高溫工況建議分體式安裝，信號電攬標準長度：5米，其他請咨詢工廠
測量精度
性能參數
流體類型
所有導聲的液體
管線尺寸
夾裝式探頭：DN15 ~ DN4000，其他請咨詢工廠
插入式探頭：DN25 ~ DN5000，其他請咨詢工廠
管壁厚
小于76.2mm
管線材質
碳鋼；低溫碳鋼；不銹鋼（304SS）;不銹鋼（316SS）；PVC管等
范圍（雙向）
±12.2m/s
量程比（全范圍）
100:1
測量參數
體積流量和流速
安裝位置
可配安裝支架，可分體也可一體安裝
應用
行業及介質
化工行業，石化行業，石油開采和勘探，天然氣開采和加工，石油天然氣，制藥，半導體，機械工程，水利，發電，碳氫液體，石油產品，原油潤滑油，柴油和燃油溶劑，水和污水，冷卻水和熱水，化學原料，飲料，其他液體
