產品簡介
MF7030NB 是一款通用型測液體的超聲流量計，采用美卓倫受專利保護的測量超聲波傳播時間的電路及方法，其時差法原理是一對傳感器通過管線中液體發射及接收已經經過編碼的超聲信號。當液體流動時，順流方向的信號傳播時間短于逆流方向，其時間差與流速成正比。
MF7030NB 測量這一時間差并利用管線的參數得出流速與流向。在測量過程中，可根據介質的變化采取補償參數修正，使得流量測量能達到更高的水平。變送器能夠自動識別探頭的參數數據，自動標定，能夠提供精確持久穩定的測量。
功能介紹
·受專利保護的測量超聲波傳播時間的電路及方法
·受專利保護的磁性探頭及夾具，能精確測量雙向及快速變化的液體
·自動識別探頭的參數數據，自動標定，能夠提供精確持久穩定的測量
·IP68 的防護等級
·適用于絕大多數管徑與管材，包括有內襯的管線
·適用于所有的導聲液體，例如原油、乙二醇溶液等
·測量結果穩定、可靠 , 適用于惡劣工況條件
·測量不受介質密度 , 黏度 , 壓力等工況的影響
·可提供雙通道測量，精度更高
·液晶顯示器可顯示儀表正常、故障的工作狀態、可顯示瞬時流量、累計流量、流速、聲速、信號強度、信號質量等
·可儲存儀表配置的各項參數，運行時間、累積量（正累積、負累積及代數累積流量）、歷史報錯信息等，日歷史數據 1 年，月歷史數據 10 年
功能
型號
MF7030NB
變送器
流量測量
測量超聲波傳播時間的電路及方法CN113504389A
自標定功能
帶自標定功能
探頭及夾具
超聲波傳感器夾具CN306282728S
通道選擇
單通道，可選雙通道，其他請咨詢工廠
顯示
液晶顯示屏
鍵盤
6鍵鍵盤
電源
標準：85 ~ 265VAC,50/60Hz，可選：12 ~ 28VDC,±5%
功耗
≤10W
操作溫度
-40℃ ~ 70 ℃，（注：液晶顯示到-25℃）
儲存溫度
-55℃ ~ 85℃
標準輸入/輸出
0/4-20mA（2路）
數據接口
HART; Modbus RTU，可選：基于RS485無線4G網絡，可選：HART?7.0協議
符合標準
系統符合EMC標準89/336/ETC，73/23/EEC LVD
功能顯示
可顯示瞬時流量、累計流量、流速、聲速、信號強度、信號質量等

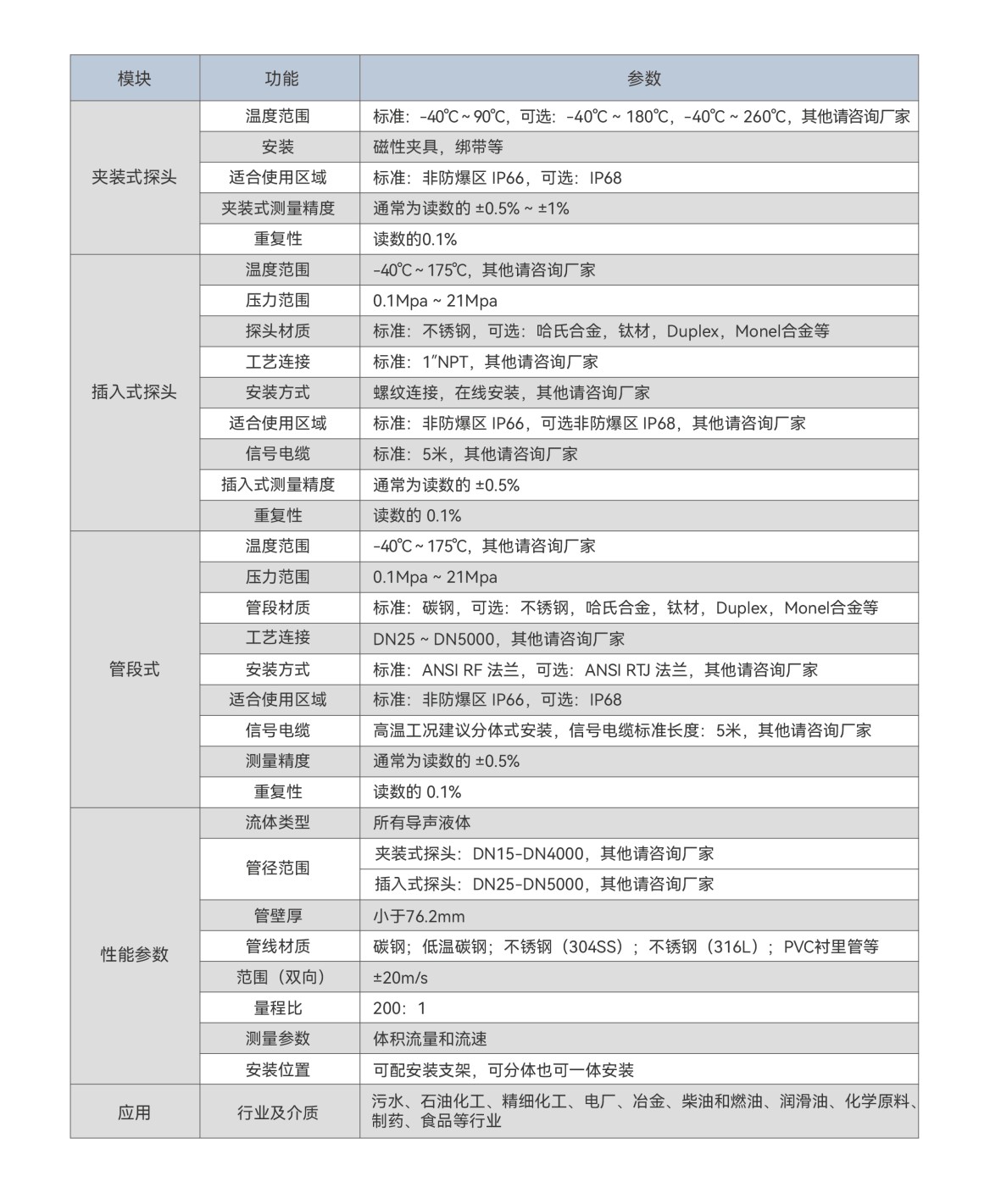

夾裝式探頭
溫度范圍
標準：-40℃ ~ 90℃，可選： -40℃ ~ 180℃，
-40℃ ~260℃，其他請咨詢工廠
安裝
磁性夾具、綁帶
適合使用區域
標準：非防爆區IP66,可選：IP68
夾裝式測量精度
通常為讀數的±0.5% ~ ±1%
重復性
讀數的0.1%
插入式探頭
標準： -40℃ ~ 175℃，其他請咨詢工廠
壓力范圍
0.1Mpa ~ 21Mpa
探頭材質
標準：不銹鋼，可選：哈氏合金，鈦材，Duplex，Monel合金等
工藝連接
標準：1”NPT,其他請咨詢工廠
安裝方式
螺紋連接，在線安裝，其他請咨詢工廠
標準：非防爆區IP66，可選：非防爆區IP68，其他請咨詢工廠
信號電纜
標準：5米，其他請咨詢工廠
插入式測量精度
通常為讀數的±0.5%
管段式
-40℃ ~ 175℃，其他請咨詢工廠
管段材質
標準：碳鋼；可選：不銹鋼，哈氏合金，鈦材，Duplex，Monel合金等
DN25 ~ DN5000
標準：ANSl法蘭，可選：RTJ法蘭，其他請咨詢工廠
高溫工況建議分體式安裝，信號電攬標準長度：5米，其他請咨詢工廠
測量精度
性能參數
流體類型
所有導聲的液體
管線尺寸
夾裝式探頭：DN15 ~ DN4000，其他請咨詢工廠
插入式探頭：DN25 ~ DN5000，其他請咨詢工廠
管壁厚
小于76.2mm
管線材質
碳鋼；低溫碳鋼；不銹鋼（304SS）;不銹鋼（316SS）；PVC管等
范圍（雙向）
±20m/s
量程比（全范圍）
100:1
測量參數
體積流量和流速；可選能量測量
安裝位置
可配安裝支架，可分體也可一體安裝
應用
行業及介質
石油化工，污水，精細化工，電廠，冶金，柴油和燃油，潤滑油，化學原料，制藥，食品等行業
