產品簡介?

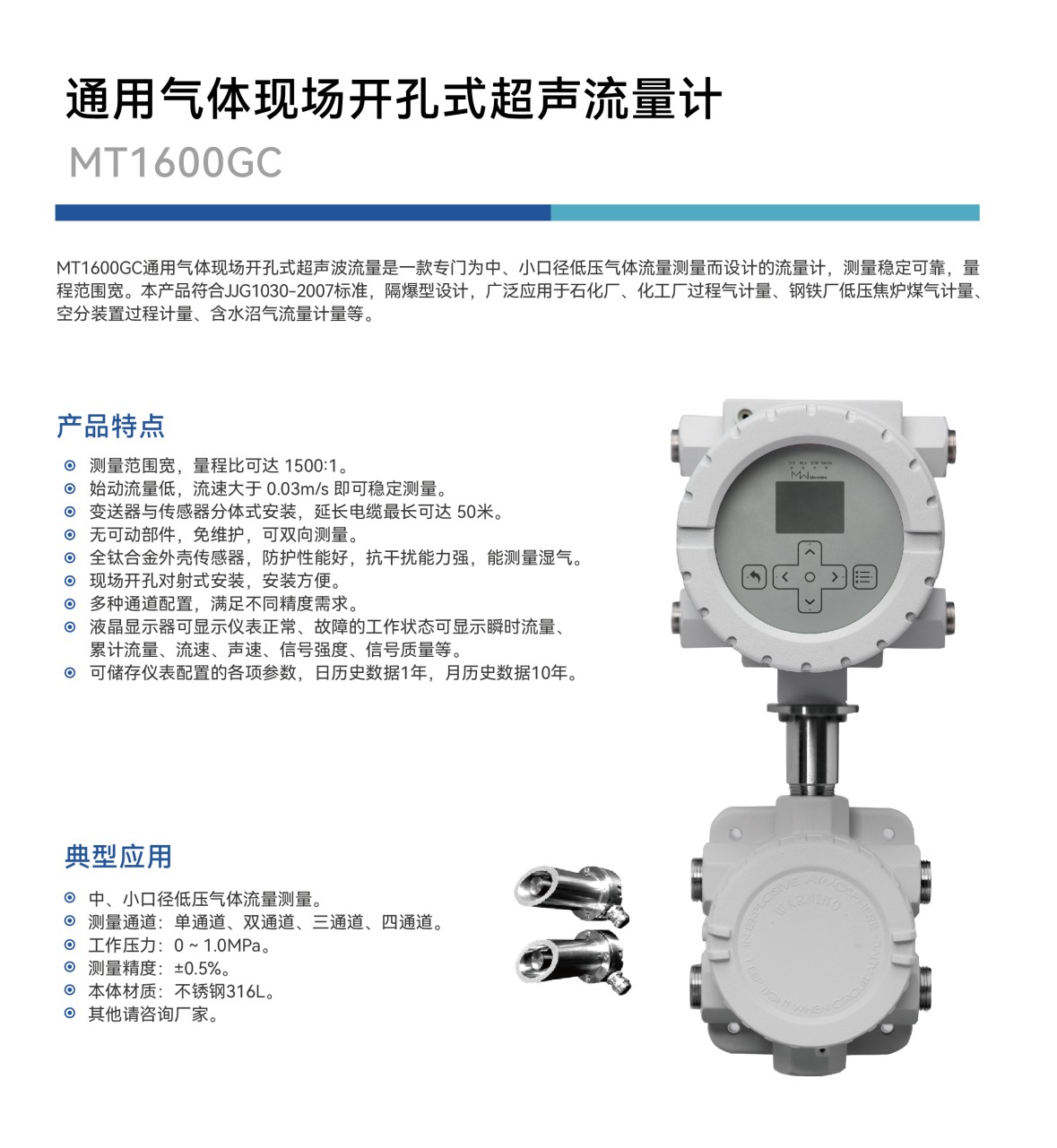

MT1600GC 通用氣體現場開孔式超聲流量計是一款專門為中、小口徑低壓氣體流量測量而設計的流量計，測量穩定可靠，量程范圍寬。
本產品符合 JJG1030-2007 標準，隔爆型設計，廣泛應用于石化廠、化工廠過程氣計量、鋼鐵廠低壓焦?fàn)t煤氣計量、空分裝置過程計量、含水沼氣流量計量等。
產品配置靈活，單聲道到四聲道配置可選，變送器與傳感器分體式安裝，始動流量低、量程范圍寬，是一款理想的氣體流量測量流量計。
功能介紹
·測量范圍寬，量程比可達 1500:1
·始動流量低，流速大于 0.03m/s 即可穩定測量
·變送器與傳感器分體式安裝，延長電纜最長可達 50 米
·無可動部件，免維護，可雙向測量
·全鈦合金外殼傳感器，防護性能好，抗干擾能力強，能測量濕氣
·現場開孔對射式安裝，安方便
·多種聲道配置，滿足不同精度需求
·液晶顯示器可顯示儀表正常、故障的工作狀態、可顯示瞬時流量、累計流量、流速、聲速、信號強度、信號質量等
·可儲存儀表配置的各項參數，運行時間、累積量（正累積、負累積及代數累積流量）、歷史報錯信息等，日歷史數據1年，月歷史數據10年
功能 | 型號 | MT1600GC |
變送器 | 流量測量 | 測量超聲波傳播時間的電路及方法CN113504389A |
自標定功能 | 帶自標定功能 |
通道選擇 | 單聲道、雙聲道、三聲道、四聲道 |
顯示 | 液晶顯示屏 |
鍵盤 | 磁棒鍵盤 |
電源 | 標準：85 ~ 265VAC,50/60Hz，可選：12 ~ 28VDC,±5% |
功耗 | ≤10W |
操作溫度 | -40℃ ~ 70℃，（注：液晶顯示到-25℃） |
儲存溫度 | -55℃ ~ 85℃ |
標準輸入/輸出 | 1路4 ~ 20mA電流輸出、1路0 ~ 5kHz頻率輸出，其他請咨詢工廠 |
數據接口 | 1路RS485(MODBUS-RTU)、1路串口輸出， 可選：HART?7.0協議，其他請咨詢工廠 |
測量功能 | 工況體積流量、標況體積流量、質量流量 |
流態補償 | 根據雷諾數自動補償 |
安裝方式 | 分體安裝 |
插入式 | 溫度范圍 | 標準：-60℃ ~ 150℃，可選：-50℃ ~ 260℃ 可選：-220℃ ~ 100℃，可選：-200℃ ~ 450℃ 其他請咨詢工廠 |
壓力范圍 | 0 ~ 1.0Mpa，其他請咨詢工廠 |
探頭材質 | 標準：Ti-Alloy，其他請咨詢工廠 |
過程連接 | 焊接安裝，其他請咨詢工廠 |
適合使用區域 | 標準：防爆區，Ex d llC T6，IP68 可選：SIL2認證，SIL認證型號為MT1600GC……HT, 其他請咨詢工廠 |
信號電纜 | 標準：5米，其他請咨詢工廠 |
測量精度 | 單聲道：±2%，雙聲道：±1%， 三聲道：±0.5% ~ ±1%，四聲道：±0.5% |
重復性 | 讀數的0.1% ~ 0.3% |
性能參數 | 流體類型 | 煤氣、火炬氣、干氣、天然氣、空氣、氮?dú)獾?/span> |
管徑范圍 | DN25 ~ DN1200（單聲道） |
DN50 ~ DN1200（雙聲道） |
DN100 ~ DN1200（三、四聲道） |
流速范圍 | ±45m/s |
量程比（全范圍） | 1500:1 |
測量參數 | 體積流量和流速、工況體積流量、標況體積流量、質量流量 |
應用 | 行業及介質 | 化工行業、石化行業、油氣田、鋼鐵、冶金、煤化工、火電等 |
