一、系統結構

　　盤錦大洼南河沿排灌站的自動監控系統由應用軟件、工控機、UPS（不間斷電源）、打印機、模擬屏、網絡設備、控制柜、傳感器、操作臺和系統軟件等組成。系統的總線和儀表有多個廠家，其中LON總線為主要的總線之一，為提高系統運行的可靠性，采用兩套工控機雙機熱備，當其中一臺工控機出現故障時也不會影響系統的正常運行。
　　應用軟件采用力控監控組態軟件開發，用戶可以非常便捷地構造不同需求的數據采集與監控系統。
　　南河沿排灌站自動監控系統不僅可以現場監控，還具備遠程監視、遠程診斷的功能。

二、系統功能
　　南河沿排灌站自動監控系統分為兩個子系統：
　　1. 變電站監控子系統
　　監測站內變壓器、外配及相應的輔助設備的電量、非電量（溫度）、保護報警信號；
　　監測站內變壓器、外配及相應的輔助設備的投切狀態；
　　控制站內變壓器、外配及相應的輔助設備的自動投切；
　　2. 泵站監控子系統
　　監測機組、勵磁系統及輔助設備的電量、非電量（溫度、壓力）、保護報警信號；
　　監測前池水位、后池水位、排水位、河水位；
　　利用工控機對各機組、勵磁系統及輔助設備實施自動開、停機及勵磁調節；

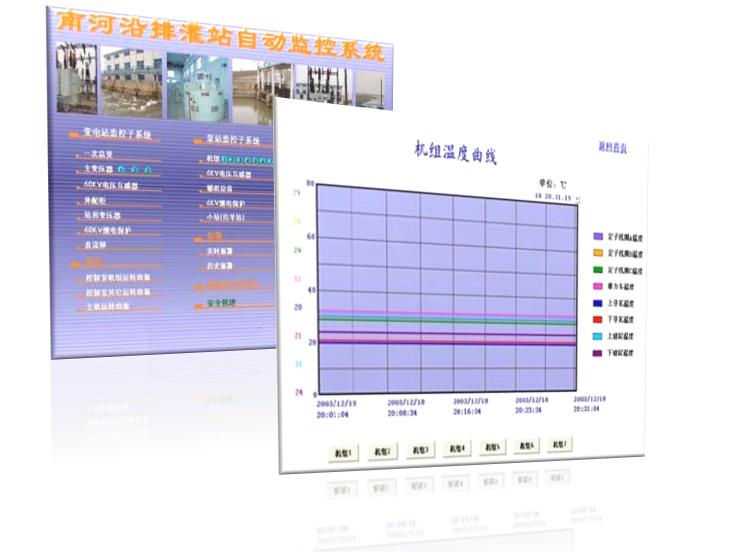

　　實時顯示測量量、狀態量，各種數據、狀態、故障信息可采用圖形、表格、文字、曲線等形式顯示和打??；
　　具有密碼鎖功能,只有輸入正確的密碼，參數輸入和操作按鈕才起作用，否則不允許任何操作；
　　對錯誤操作及本站的操作范圍有所提示，軟件可引導操作員按步驟完成操作；
　　計算功能：計算日、月、年設備開停次數，累計運行時間；
　　數據查詢功能：查詢歷史操作、故障情況、機組歷史運行量；
　　報警功能：保護動作、電動機過熱、電動機回路故障、水位越限。
　　力控具備低層的LNS驅動，省去了LON的用戶采用DDE通訊的不便之處，并且效率更高?！?/span>
　　

　　該系統投入使用后，為提高工作效率、簡化工作強度和提高經濟效益起到了很好的促進作用。其運行的穩定性、界面友好和功能強大等特點也得到了用戶的一致好評。
