微硬創新提出PROFIBUS-DP總線橋的概念，是為了解決第三方設備接入PROFIBUS-DP總線提出的。在大中型過程控制系統中，PROFIBUS-DP總線的應用越來越廣泛，隨之而來的第三方設備接入也成為新的問題。微硬PROFIBUS-DP總線橋能夠使通用串口設備、CAN總線設備順利接入PROFIBUS-DP總線系統，實現數據的互聯互通。模塊的圖片如下：
在應用中，MODBUS轉PROFIBUS-DP總線橋配置簡單，只需要設置相關參數即可。技術參數介紹如下：
型號：PBMD-K20總線橋有2種型號
PBMD485-K20： MODBUS485接口設備可以通過總線橋接入PROFIBUS-DP總線網絡；
PBMD232-K20： MODBUS232接口設備可以通過總線橋接入PROFIBUS-DP總線網絡；
以上兩個型號的總線橋產品都可以通過撥碼開關設定為兩種功能：在MODBUS側做從站（即MS功能），或者在MODBUS側做主站（即MM功能），實現MODBUS轉PROFIBUS-DP。
MODBUS轉PROFIBUS-DP總線橋產品技術指標：
（1）總線橋在MODBUS側有兩種功能：MM功能的總線橋在PROFIBUS-DP一側是從站，在MODBUS一側是MODBUS主站；MS功能的總線橋在PROFIBUS-DP一側是從站，在MODBUS一側是MODBUS從站；接口通過PROFIBUS-DP通信數據區和MODBUS數據區的數據映射實現PROFIBUS-DP和MODBUS的數據透明通信。
（2）無論做MODBUS主站還是從站，都支持MODBUS
01H、02H、03H、04H、05H、06H、0FH、10H號功能；
（3）PROFIBUS-DP協議，符合；JB/T
10308.3-2001: 測量和控制數字?jǐn)?shù)據通信工業控制系統用現場總線第3部分：PROFIBUS規范；
（4）標準PROFIBUS-DP驅動接口, 波特率自適應，最大波特率12M；
（5）PROFIBUS 側的輸入/輸出數量在以下三種范圍內可以由用戶自由設定：
①Input Bytes + Output Bytes ≤ 232 Bytes；
② Max Input Bytes ≤ 224 Bytes；
③ Max Output Bytes ≤224 Bytes。
（6）標準RS-232/485接口，半雙工，波特率在
2400、4800、9600、19.2K、38.4K、57.6K可選；校驗位(偶、奇、無)可選。
（7）RS232/485最大通信報文長度：發送230字節、接受230字節
（8）供電：10—30V直流寬壓供電，200mA
（9）工作環境溫度: -20-65℃,
濕度≤90%
（10）安裝：35mm導軌，機殼規格40x 110 x 74（mm）
（11）防護等級：IP20。

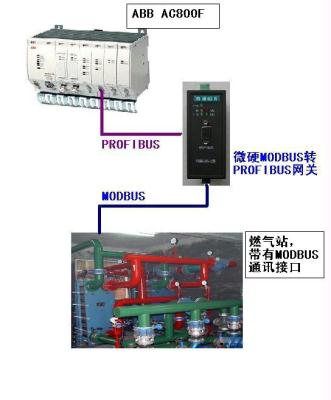

連接案例系統圖：
