微硬創新MODBUS轉PROFINET網關

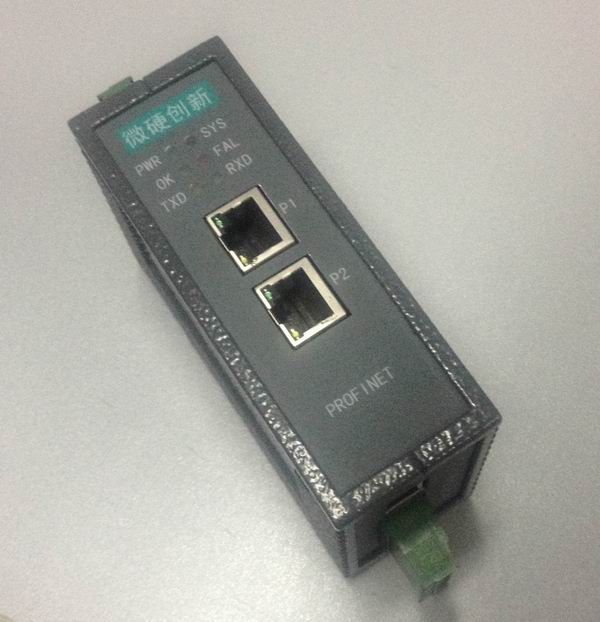

本網關型號為PNMD485-K20,關實現MODBUS轉PROFINET功能,能夠?qū)崿F(xiàn)MODBUS接口儀表、變頻器、綜保、軟啟動器等設備接入到S71500、S71200、CPU315-2PN/DP、S7400等PROFINET網絡系統,是串口PROFINET網關的一種。網關在PROFINET一側是PROFINET 從站,在串口一側物理接口有RS-485或-232兩種,支持MODBUS/RTU主站或從站。
MODBUS轉PROFINET網關在MODBUS一側做主站時,可用于一對多集成MODBUS/485、或一對一集成MODBUS/232設備,形成MODBUS子網連接到PROFINET,實現PROFINET控制器監控MODBUS設備的技術要求。網關MODBUS一側做從站時可用于將其他MODBUS主站(如PLC/DCS)以及它的從站數據傳輸?shù)絇ROFINET控制器。本網關技術原理為存儲器共享型,不需要主站PLC/DCS的編程,只需在主站配置(如STEP7)中對網關MODBUS報文配置即可實現自動網關MODBUS主站的自動發送功能。
