FNL -實現Modbus TCP 與PROFIBUS通訊
-----廣州虹科技術部Support 古東嬌 anabel
現有主流的工業以太網有德國西門子開發的PROFINET/ 羅克韋爾定義的 Ethernet /IP/ 施耐德電氣主推的ModbusTCP/德國倍福研發的EtherCAT以太網控制技術，現場總線的應用也有PROFIBUS / CANopen/Mobus 等， 客戶現場連接不同廠家的不同協議的設備越來越多，的工業現場環境運行的可謂是錯綜復雜，
因此，對于連續不斷地無縫連接到現場層數據的要求越來越高，目標當然是通過標準的接口直接連接之后，不影響現有的現場的網絡架構，并且最好啟動方式，配置方式都比較簡單。
那么客戶的解決方案也是非常多的，對于解決 PROFIBUS DP 與 Modbus TCP 的通訊，KUNBUS 提出這樣的解決方案： FNL 網關，小型化，基于以太網的帽軌模塊可連接到所有基于銅線的PROFIBUS DP網絡。
優點在于：
FNL和PROFIBUS節省時間和金錢。例如在線診斷所連接的現場設備準確指示哪個工作正常和哪個工作不正常。詳細的錯誤分析可定位問題根源，也可以在任何時間進行必要的重新配置?，F(xiàn)場設備校準，例如更換一臺設備之后，可從單個工作站驗證和記錄，而不是手動單獨連接到每一個上。
FNL網關可通過基于TCP/IP的以太網接口無縫集成到現有的或新的系統內。通過全面的有據可查的TCP/IP 套接字接口可輕松又高效地連接到PROFIBUS數據。基于PROFIBUS的診斷和IO數據可動態編譯到Modbus TCP/IP結構上并且無需另外配置。
簡單的說就是你不需要做任何的配置，所有的數據映射都已經在FNL 里面自動完成了，
- 可從任何網絡電腦訪問各個現場總線
- 最新技術，例如互聯網、e-mail等等，可用于過程控制層
- 附加軟件：OPC Server、FDT 1.2 Communication DTM、LabVIEW? Driver for FNL
需要注意的是：FNL 以太網網關可作為profibus DP 主站，也可以作為ProfibusDP 從站， 但在Modbus TCP 一端只能作為 Modbus TCP sever ， 所以對于一些客戶想要實現FNL 網關作為DP 從站，想要在DP master 上面對 Modbus TCP Client 端進行監控的話，就需要自己編寫上層應用程序！FNL 提供Modbus_to_Profibus Buffer 寄存器的詳細映射文檔.！

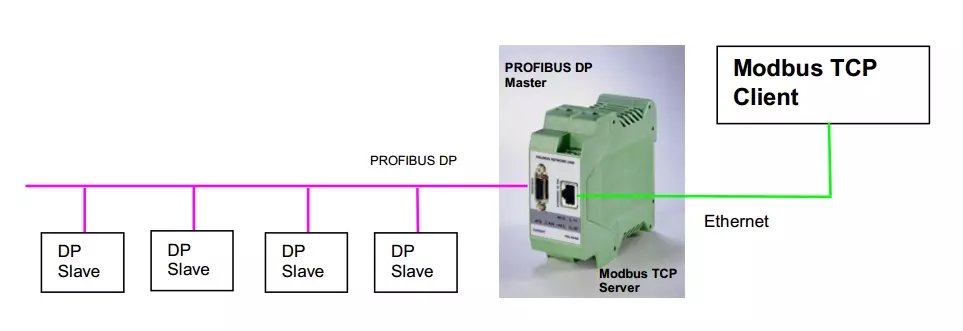

應用框架
客戶需求：底層是以太網的三臺鼓風機，轉為DP從站與上層主站通訊，采集鼓風機的運行狀態和數據，那個鼓風機PLC是韓國的不知名的CIMON 走的以太網是Modbus TCP 以太網。 采用如下連接框架，用戶唯一需要做的就是設置FNL 工作模式 為 slave 模式，
客戶需求：
有自己的上位機需要DP 站以太網網關 作為主站對DP網絡進行控制以及監控， 我們的CONFIGURATOR II可用于編譯和下載PROFIBUS配置，TCP/IP套接字接口提供DP從站過程和診斷數據的透明交換，以及所有DP/DPV1 Master class 1/2和DP Slave服務，用戶需要做的就是主站的組態配置，并將配置信息下載進去，
