在輸配電(T&D)應用中,電流和電壓互感器主要實現保護和計量功能。魏德米勒全新Klippon Connect TTB系列互感器接線端子可滿足這兩種關鍵應用的所有聯接要求。即使在復雜的電路中也可非常輕松和安全地進行電流和電壓互感器接線,防止在操作過程中出現操作錯誤,可以提高設備利用率,延長整個控制柜的使用壽命。因此,可最大程度地滿足用戶的各項要求。
客戶受益
>> 數據支持的規劃階段
通過魏德米勒WMC軟件可輕松選擇與安全相關的附件和合理的產品配置。
>> 靈活的安裝階段
開閉點上下游的專用橫聯通道具備高度的靈活性。
>> 安全操作階段
所有與功能和安全相關的組件均牢固聯接到接線端子。
產品特點
>> 可靠的比較測量

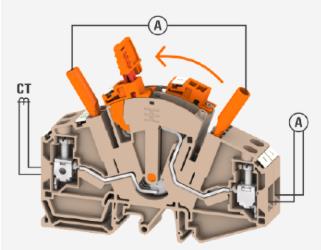

一個專利的CM(比較測量)撥桿連接結構允許兩個接線端子被選擇性地分別連接一個校準的測量裝置。在測量結束后,撥桿被返回到它的原始位置,而“MBB”功能仍保持有效。這是TTB系列的一個獨特特點,最大限度地保證了人員和財產的安全。
>> 增強型安全罩系統

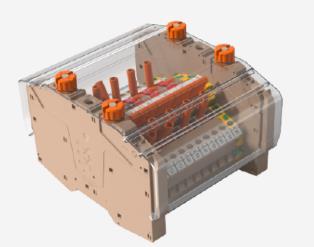

透明的蓋罩系統可保護和密封整個組件。它即可作為完整長度的材料提供,也可作為單獨蓋板提供。僅當所有聯接組件均處于其初始位置時才可以固定它。它可以為組件提供極佳保護,以防止未經授權的訪問,并且不會影響直觀檢查。
獨特的功能可在整個過程中提供附加值
>> 通過WMC軟件進行數據支持的附件選擇
通過在魏德米勒WMC軟件中提供完整的數據,可特別輕松地選擇對安全至關重要的附件,并實現安全合理的產品配置。
>> 新的強制短路功能
內置刀閘、短接條和操縱桿的組合在一個系統中,保證了電流互感器的二次接線在縱向斷開之前發生短路。這種“MBB防開路”的方式可以實現多達四個端子的操作。
>> 固定組件
所有功能和安全相關組件均牢固地聯接到接線端子。這提高了安全和維護工作期間電流和電壓互感器的可靠性。
>> 易于安裝
集成的組合支腳(combi-foot)實現了在通用TS32和TS35安裝導軌上的靈活簡便安裝。因此,無需進行代價高昂的安裝導軌更換即可更換產品。
>> 專用的橫聯通道
開閉點的橫聯通道可確保安裝過程中高度的靈活性。電流互感器的短路功能和測試可能性均不受限制。這樣,即使更復雜的電路要求也可使用相同標準附件來實現。
>> 具有相同輪廓的PE端子
全新TTB系列包括具有相同輪廓的PE接線端子。它可通過標準的橫聯件將其聯接到電流或電壓互感器端子。這簡化和加速了控制柜中星型節點的接地。
>> 傾斜式測試插座
傾斜式測試插座可聯接4個插頭,最大寬度為10 mm。由于采用了交替式布局,因此盡管端子寬度減小,但也可快速進行所有標準測量。
>> 不同的顏色區分
為了確保安裝和維護的安全性,魏德米勒可提供廣泛的顏色范圍,用于對端子、附件、測試插座和連桿插接件進行顏色編碼。
魏德米勒全新Klippon Connect TTB系列互感器接線端子助您輕松、安全、高效地進行電流和電壓互感器接線,減少不必要的損耗并能在整個安裝過程中為您帶去更多附加值!
