·16個10/100-TX端口和2個千兆RJ-45/SFP combo可選端口(10/100/1000 Base-TX, 1000Base-X)
        ·無阻塞交換性能，單機高帶寬解決方案
        ·支持Korenix專利MSR技術，最多組合成9個RSR冗余環網
        ·支持IEEE 1588 精確時鐘同步協議標準用于時鐘同步
        ·支持巨幀(Jumbo Frame)傳輸達9,216 byte
        ·支持RSTP/STP, 256個802.1Q VLAN組, QoS及最多8個聚合組
        ·支持IGMP Snooping, GMRP用于多播信息管理
        ·支持LLDP鏈路層發現協議，用于網絡拓?fù)錉顟B(tài)更新
        ·支持SNMP V1/V2c/V3, RMON用于遠程管理
        ·支持JetView Pro網絡管理軟件
　　·高級安全管理功能包括：IP/Port Security, 802.1x及 ACL訪問控制列表
        ·24V(12-48VDC)冗余電源輸入

        概述

        JetNet5018G，多端口網管型工業以太網交換機，專為工業應用環境而設計，滿足現場安裝條件有限，卻有多設備接入的需求。各接入端口享有更高單機帶寬，更低轉發延時和更有效efficient upstream transmission。此外，所有端口都可以通過單一的管理 Agent進行管理。JetNet  5018G配備16個10/100TX快速以太網端口和 2個1000Base-T/Gigabit SFP combo可選模塊。SFP 端口支持各種類型的千兆SFP光收發器模塊，包括 Gigabit SX, LX, LHX, ZX和XD，滿足不同界面及傳輸距離需求。16+2G組合端口設計可組成8個百兆環網和 1個千兆環網，是全球唯一的Korenix專利環網技術。

        JetNet 5018G采用鋁合金外殼設計，具備出色的散熱性能，支持寬范圍工作溫度。JetNet 5018G 支持巨幀 (Jumbo frame)高達9,216bytes，針對大文件提供大封包傳輸，這也是未來工業應用需求的新趨勢。 嵌入式軟件支持RSTP快速生成樹和MSR(Multiple Super  Ring)多環冗余技術。此外，JetNet5018G還支持全面的L2交換機網管功能，例如 VLAN，IGMP，Snooping，LACP等網絡控制功能，及SNMP，LLDP等網絡管理功能。安全訪問控制則包含：Port Security，802.1x和靈活的L2/4 ACL訪問控制列表。JetNet 5018G不僅可以滿足技術類需求，同時也是工業應用環境中的最佳解決方案。

        高帶寬，高性能
        JetNet5018G配備16個100M快速以太網口和2個千兆網口，合計需要至少7.2G 背板帶寬滿足線速，雙向數據交換。為了滿足此需求，提供2種系統處理機制- 無阻塞(non-blocking)和阻塞(blocking)。在無阻塞(non-blocking)機制下，交換矩陣提供較端口需求更高的帶寬。無論是點對點或網狀交叉?zhèn)鬏敚掏铝渴冀K保持100%，而無丟包情況發生。在阻塞(blocking)機制下，通常應用于非單芯片解決方案。在各端口間有大流量傳輸時，有限的背板帶寬可能會導致通訊阻塞。JetNet  5018G內建12.8G背板帶寬，較系統需求更高。所有流量均可以無阻塞無丟包進行交換。支持高達9K巨幀(Jumbo  frame)傳輸，可降低封包數量，便于傳輸大文件。高帶寬及高性能方案能夠保障產品的各項功能。

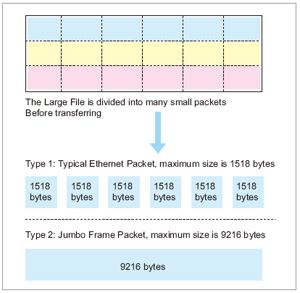

　　什么是巨幀(Jumbo Frame)?

　　典型的以太網數據幀大小范圍是64～1518bytes。適合常規應用。然而，當用戶需要傳輸大文件時，文件會被分成許多很小的數據包，則會降低傳輸速率，9KBytes巨幀傳輸則可以解決這個問題。Jumbo Frame 示例：傳輸大文件，如LCD 的電路位圖最大可達800MB。網絡服務器通常需要備份大量文件。

         千兆SFP端口

　　JetNet 5018G配備2個千兆RJ-45/SFP Combo可選端口。當端口密度較高的交換機連接多路設備時，上連端口帶寬通常成為通訊的瓶頸。千兆Combo可選端口可做為上連或下連端口，用戶可選擇電口連接或不同距離的光纖連接。

        JetNet 5018G的SFP插槽支持1000Base-X SFP光收發器模塊。用戶可以根據需要，例如應用環境，通訊距離的不同，或根據已安裝的光纖線材類型，為交換機選擇正確的SFP光收發器模塊，包括多模、單模模塊。

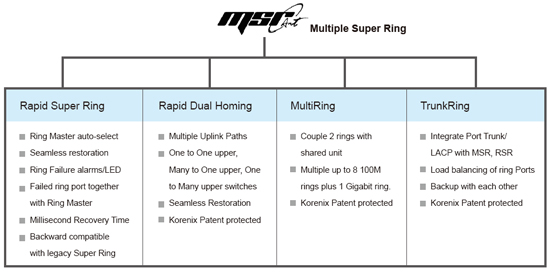

        Multiple Super Ring多環冗余功能

        JetNet 5018G支持新一代環網冗余技術 – MSR，包含多項新功能，適合不同需求及結構的網絡冗余應用。JetNet  5018G最多可組成9個RSR快速自愈環網，包括8個快速環網和1個千兆環網。Korenix專利保護的技術，可簡化您的網絡規劃。

        通過LLDP及JetView Pro實施管理

　　LLDP (Link  Layer  Discover  Protocol)鏈路層發現協議，已由IEEE 802.1AB-2005正是批準。LLDP是一個2層協議，可用于記錄相鄰網絡設備的拓?fù)溥B接和管理信息，身份及主要特性，在本地網絡中接收建立管理架構。在工業環境中，大多數廠商僅提供自己的設備發現協議，Windows工具或其它軟件來管理交換機。LLDP是一個公共協議，使用LLDP協議，用戶可以輕松檢索到網絡設備，為有關站點建立網絡信息管理計劃。


        JetNet  5018G支持SNMP，LLDP及JetView網絡管理方式，可輕松檢索網絡中的JetNet設備。端口和環網連接狀態，也可以通過Korenix自主開發的JetView Pro軟件，或其它支持SNMP和LLDP的網絡管理軟件直觀的顯示出來。該軟件可以協助管理員更加快速有效的管理工業以太網。

        JetNet 5018G外觀

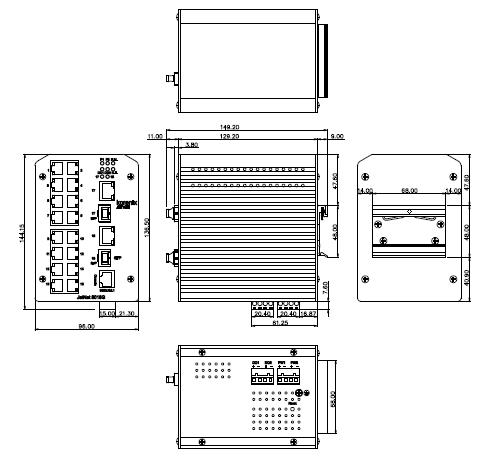

　　尺寸(單位:mm)
